汇和电路即将亮相第27届深圳高交会,聚焦半导体及集成电路

徐妍 2025-11-05 17:17  浏览:8

第二十七届中国国际高新技术成果交易会(简称“高交会”)定于2025年11月14日至16日,在深圳国际会展中心(宝安)隆重举行。作为经国务院批准、国内规模最大、影响力最广的“中国科技第一展”,本届高交会由深圳市人民政府主办,展览面积达40万平方米,预计吸引专业观众超40万人次。众多国内外知名科技企业将齐聚一堂,全面呈现全球高新技术发展趋势,发布前沿科技成果,促进国际高新技术成果的交易、投资与合作交流。作为行业领先企业,信丰汇和电路有限公司在14号馆14-A52展位全面展示其创新产品PCB、PCBA。

                                               展位号:14号馆 14-A52

                                                            欢迎莅临


信丰汇和电路有限公司

公司地址:江西省赣州市信丰县绿源大道信达工业园2

Building 2, Xinda Industrial, Lvyuan street, Xinfeng County, Ganzhou City, Jiangxi province, China



公司网址: 中文网址   www.huihepcb.com.cn  英文网址 www.huihepcb.com

Company Website:  Chinese Version: www.huihepcb.com.cn

 English Version: www.huihepcb.com



公司微信/联系电话 I343O7IIIO4 / I8I62I8355I

Company WeChat / Contact Phone:I343O7IIIO4/ I8I62I8355I



成立于2006

专业生产高密度,高精度,高可靠性,特种印制电路板

从样板到批量的全方位服务

快速,准确交货是我们的特色

强大的技术和研发能力是我们优质服务的保障

质量认证:ISO9001:2015  IATF16949:2016,具备军品承制资格

环境认证: ISO14001:2015

产品认证: UL 认证,CQC 认证

中国PCB行业百强企业

荣膺中国印制电路行业“优秀民族品牌企业”称号

国家级高新技术企业



信丰汇和电路有限公司作为专业的PCB/PCBA电路板制造商,专注于精密多层板、特种板的生产制造。汇和电路的制造基地位于江西省信丰县和广东省深圳市,生产车间面积20000平米。

     我司的PCB生产服务为PCB的打样和批量生产。PCB产品包括2-30层板、HDI、高频高速板、厚铜板、混合介质层压板、盲埋孔板、半孔板、软硬结合板等。

     我司的PCBA生产服务包括SMT贴片和THT插件。PCBA产品已广泛应用于飞行控制系统、电池管理系统、传感器模块、动力系统电调、地面控制设备、通信系统、摄像与航拍设备等无人机/无人航空器组件。

     汇和电路已获得UL/CUL、ISO9001、 ISO13485、IATF16949、ISO14001、ISO45001、EN45545、CQC、RoHS、REACH等管理体系认证和产品认证,并获得国家高新技术企业证书、专精特新企业认证和多项专利。



业务范围  Business Model

PCB+SMT+BOM 汇和提供让您省心的一站式电子制造服务



电子元器件采购PCB电路板制造PCBA 组装

Electronic Component SourcingPCB ManufacturingPCBA Assembly



产品名称简称):

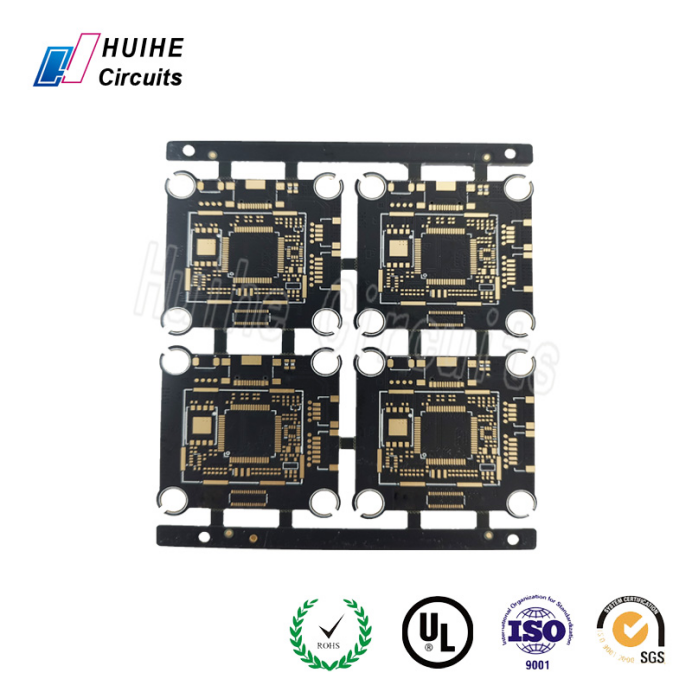

无人机电调板

产品参数或介绍:

HDI

层数:6

板厚:1.6mm

铜厚:内外2oz

最小孔:0.15mm

表面处理:沉金2u"

特殊工艺:一阶盲埋,树脂塞孔,金属包边

无人机TX发射机板

混压板

层数:4

板厚:1.6mm

铜厚:内外1oz

最小孔:0.3mm

表面处理:沉金1u"

特殊工艺:RO4003C+FR4混压

无人机飞控板

混压板

层数:6

板厚:1.6mm

铜厚:内外1oz

最小孔:0.25mm

表面处理:沉金2u"

特殊工艺:一阶盲埋,树脂塞孔,金属半孔

层数:4层板

板材:FR-4 KB-6165G无卤

表面处理:OSP

板厚:0.9mm

铜厚:内层1/1oz,外层1OZ,孔内20um

最小孔径:0.1500mm

内层线宽线距:0.175mm(线宽)、0.1mm(线距)

外层线宽线距:0.17mm(线宽)、0.08mm(线距)

检验标准:IPC-II标准

4层Rogers沉金电路板

数:4

尺寸:104*100mm

材料:Rogers 4350B

最小孔径:0.3mm

最小线宽:0.165mm

最小线距:0.124mm

表面处理:沉金

板厚:0.8mm

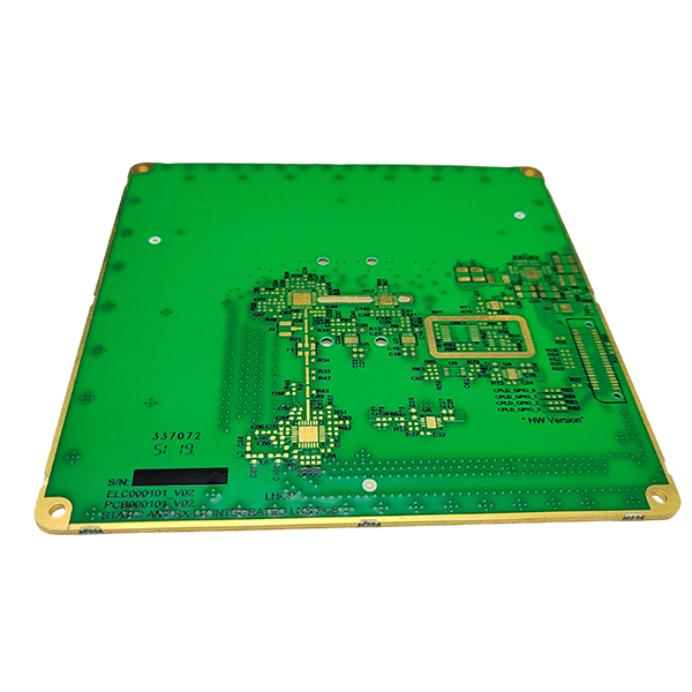

6层FR4+Rogers混压板

层数:6

尺寸:357*224mm

材料:FR4 TG170+Rogers 4350B

最小孔径:0.25mm

最小线宽:0.127mm

最小线距:0.127mm

4层FR4+Rogers混压板

层数:4

尺寸:61.6*27mm

材料:FR4+Rogers 4350B

最小孔径:0.3mm

最小线宽:0.252mm

最小线距:0.102mm

表面处理:沉金

板厚:1.6mm

特殊工艺:盲孔





4层FR4+Rogers混压板

层数:4

尺寸:61.6*27mm

材料:FR4+Rogers 4350B

最小孔径:0.3mm

最小线宽:0.252mm

最小线距:0.102mm

表面处理:沉金

板厚:1.6mm

尺寸:152.490.42mm

材料:Taconic TLY-5A

最小孔径:0.3mm

最小线宽:1.046mm

最小线距:mm

表面处理:沉金

板厚:0.94mm

尺寸:63.1*63.6mm

材料:旺灵F4B

最小孔径:0.5mm

最小线宽:0.522mm

最小线距:0.537mm

表面处理:OSP

板厚:0.8mm

汇和电路相关负责人表示,为迎接半导体及集成电路行业新时期飞速发展带来的巨大机遇,汇和电路希望通过高交会平台,与合作伙伴一起,以长期主义深耕市场,用工匠精神打磨产品,为客户创造更多价值。欢迎广大行业专业者前来展位莅临洽谈!
