DC-DC模块电源:A S/D系列. 双输出定电压输入型1KVAC隔离电源模块.
| 产品类别： | DC-DC/DC-AC/AC-DC 模块电源 >> 定电压隔离型电源模块(非稳压输出:A/B/D/E/F/G/H/VRF系列） | ||
| 输 入： | 3.3,5,9,12,15,24V等 | 输 出： | ±5,±9,±12,±15V等 |
| 功 率： | 0.5W-2W | 隔离电压： | 1000VAC |
| 封装方式： | SIP7/DIP14 | 关 注 度： | 该产品已被关注 1678 次 |
| 说 明： | DC-DC模块电源:A S/D系列. | ||

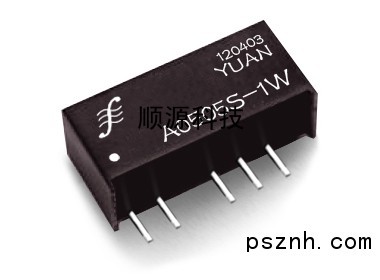

AxxxxS-xW隔离电源模块，1KVAC隔离非稳压双输出，输出功率：0.1W ～2W。主要用于运算放大器双电源供电，RS232/RS485、CAN总线等数字接口电源隔离。隔离电压1KVAC主要用在工业控制仪器仪表、现场设备与计算机总线RS485/RS232接口智能控制等行业。
输入电压
5, 12, 15, 24 VDC
输出电压
(+/-) 3.3, 5, 9, 12, 15 ,18 VDC
如需其它规格,请咨询顺源科技公司
电气特性
以下数据除特殊说明外,均是在TE=25° C, 标称输入电压, 额定输出电流时测得.
输入特性
电压范围 +/- 10 %
滤波 陶瓷电容
隔离特性
额定电压 1000 VAC
泄漏电流 <1 mA
电阻 109 Ohm
电容 60 pF type.
输出特性
电压精度 +/- 5 %, max.
( 20 MHz BW) 纹波及噪音 150mV p-p, max.
可持续短路时间 即时(<1s)
线性电压校准 +/- 1,2 % / 1,0 % of Vin
负载电压校准 +/- 8 %, loEd = 20 ~ 100 %
温度系数 +/- 0,02 % / °C
一般特性
效率 70 % to 85 %
开关频率 125 KHz, type.
环境特性
工作温度(环境) - 40° C to + 85° C
存储温度 - 55 °C to + 125 °C
降低定额值 见温度特性曲线图
湿度 ≤ 90 %, 非压缩
冷却方式 自然空冷
体积特性
SIP 封装尺寸 1W:19.60 x 6,00 x10.00 mm
2W:19.60 x7.00 x10.00 mm
重量 2 - 3 g
外壳材料 非传导阻燃黑塑料
产品型号举例 (以下数据是产品在连续满负载老化8小时后检测参考值）
|
产品型号 |
输入电压Vin(VDC) |
输入电流 空载(mA) |
输入电流 满载(mA) |
输出电压Vout(VDC) |
输出电流(mAx.mA) |
满载效率(%TYPE) |
|
A0505S-1W |
5 |
28 |
282 |
+/-5 |
+/-100 |
71 |
|
A0509S-1W |
5 |
23 |
256 |
+/-9 |
+/-55 |
78 |
|
A0515S-1W |
5 |
20 |
250 |
+/-15 |
+/-34 |
78 |
|
A1205S-1W |
12 |
16 |
113 |
+/-5 |
+/-100 |
74 |
|
A1212S-1W |
12 |
12 |
105 |
+/-12 |
+/-42 |
79 |
|
A2403S-1W |
24 |
11 |
56 |
+/-3.3 |
+/-150 |
75 |
|
A2405S-1W |
24 |
9 |
54 |
+/-5 |
+/-100 |
77 |
|
A2412S-1W |
24 |
8 |
53 |
+/-12 |
+/-42 |
79 |
外型尺寸
DC-DC模块电源产品选型、检测及外接保护参考方法
（1）DC-DC模块电源外接保护电路参考.
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_150.html
（2）DC-DC模块电源选型
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_151.html
（3）DC-DC模块电源高压隔离检测，电源模块主要参数检测.
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_149.html
（4）DC-DC模块电源应用指南（外接滤波电容选择）.
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_64.html
顺源科技DC-DC模块电源常用产品简介
（1） 门禁刷卡机专用隔离模块电源：IB0505S-1W;IB0512S-2W;IB0305S-W5
IB/VB系列 VBXXXXS-1W/2W产品，输入与输出之间的隔离电压1KVAC，抗干扰能力强。定电压输入稳压输出（标称误差< 2%），输出具有自恢复过载短路保护功能。标准SIP 7 Pin/DIP 14 Pin阻燃封装。
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_63.html
（2） RS485/422/232/CAN总线接口隔离电源：B0505S-1W;B0509S-W1;B0305S-W5
B系列 BXXXXS-W5/1W产品，输入与输出之间的隔离电压1KVAC。定电压输入非稳压输出（标称误差< 5%），标准SIP 4 Pin/DIP 8 Pin 低成本、小体积阻燃封装。在计算机232/485远程通讯及智能控制等行业广泛应用。
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_40.html
（3） 配电负荷检测仪、用电管理终端485接口抗浪涌防静电高隔离模块电源：E /F /G /H/ WRF /WRE /VDH系列
根据配电负荷检测仪、用电管理终端等电力行业仪器仪表制造厂商要求，按照国家电力行业标准(DL) DL/T614-1997、(DL) DL/T614-2007中的相关规定设计生产了系列电力仪器仪表RS485接口抗浪涌防静电高隔离模块电源。这些电力行业使用的DC-DC模块电源具有：抗浪涌4KVAC/6KVAC高隔离、8KV防静电、输出稳压（2%精度）、输出有自恢复过载短路保护等功能。产品常用规格有：3KVAC/6KVAC高隔离，输出功率0.2W/0.5W/1W/2W，5VDC/9VDC/12VDC/15VDC 单电压输出、±5VDC/±9VDC/±12VDC/±15VDC 正负双电压输出和++5VDC/++9VDC/++12VDC/++15VDC 双隔离双路电压输出等。
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_39.html
详细技术资料：http://www.sun-yuan.com/products/html/PDetail_30.html
（4） 电能表专用6KVAC高隔离防静电DC/DC 电源模块：WRH系列
专为国网多功能电能表配套设计的DC-DC防静电系列模块电源，具有输出稳压自恢复过载短路保护及8KV抗浪涌静电保护功能。
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_60.html
（5） 工控自动化设备DC/DC双隔离回路模块电源：D050512S-1W;D240505S-2W;D050505S-1W
D S系列定压输入，1KVAC双隔离双回路非稳压输出DC-DC模块电源主要用于仪器仪表,变送器,数控设备等需要多个分布电源隔离的场合。 标准SIP 7 Pin/DIP 14 Pin阻燃封装。
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_11.html
（6） 医疗仪器仪表高压输出模块电源：GRBxxxxD-xW
9~18VDC，18~6VDC的（2：1）宽电压输入，100VDC、120VDC、150VDC高电压输出，功率密度较大。广泛用于医疗仪器仪表制造行业。
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_29.html
（7） 电池供电专用宽电压输入稳压输出电源模块：KRBxxxxD-xW
适用于车载设备的电源转换器，9~18V/18~36V/9~36V宽输入电压范围，非隔离稳压输出。
详细技术资料： http://www.sun-yuan.com/download/html/DownDetail_56.html
（8） 隔离变送器两线制回路取样配电专用电源：BHK系列
专为压力、位移、温湿度等两线制传感器与变送器之间的隔离供电与配电而设计，产品具有高隔离、小体积、超低功耗等特点，广泛用于数控机床，仪器仪表，工控智能化等领域。
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_57.html
（9）计算机机房、智能家居控制总站专用一进四出隔离分配电源：DIN 1X4 VDH系列
产品内部采用DC-DC混合集成模块组合构成，通过将单路输入直流电压隔离转换，可获得四路输出为一致或分别不同的直流电源电压，并且各回路都增加了浪涌抑制保护电路。产品在满足输入输出之间4KVAC脉冲群隔离，输出1/输出2/输出3/输出4之间2KVAC隔离的基础上，每路输出都具有8KV防静电和自恢复过载短路保护功能，保护现场仪器设备免受浪涌冲击损坏，以保证工业现场用电安全可靠。
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_113.html
|
