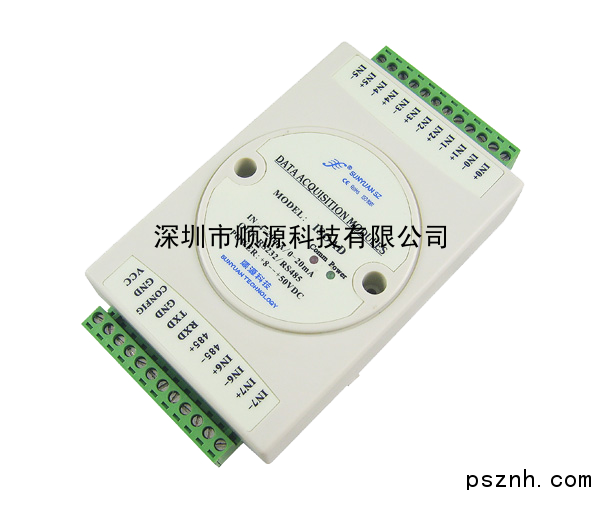

防干扰隔离型数据采集器

产品特点
● 各输入信号通道之间全隔离，隔离电压3000VDC
● 数据采集隔离转换成RS485/232支持Modbus RTU通讯协议
● 测量精度优于0.05%，可以程控校准模块精度
● 信号输入 / 输出之间隔离耐压3000VDC
●　低成本、小体积模块化设计方便桌面或导轨安装使用
● 宽电源供电范围：8 — 50VDC
● 可靠性高，编程方便，易于安装和布线　
● 用户可编程设置目标模块地址、波特率等
● 可直接根据现场数据采集显示结果进行监控

典型应用
● 工业设备运行测量、监视和远程控制
● 智能楼宇控制、安防工程等自动化系统监控
●　RS232/485总线工业自动化系统远程监测
● 传感器信号隔离转换及长线传输
● 模拟信号A/D转换、调整及远程变送
● 工业现场多路运行数据的获取与记录
● 医疗、工控产品开发
● 模拟量4-20mA/0-10V采集隔离及变送

　　 SunYuan　ISO AD系列全隔离型模拟量转数字量产品(亚当模块)可实现多个传感器和主机之间的信号安全隔离和高精度数据采集、隔离转换、监控与传输。产品广泛应用于 RS-232/485总线工业自动化控制系统，4-20mA / 0-10V信号测量、监视和控制，小信号的测量以及工业现场信号隔离及长线传输等远程监控场合。通过软件的配置，可接入多种传感器类型，包括电流输出型、电压输出型等等。

          ISO AD系列产品按工业标准设计制造，各输入通道之间信号完全独立隔离（不共地）。每一路独立通道中信号输入 / 输出之间也是隔离的，隔离电压3KVDC，抗干扰能力强，可靠性高。工作温度范围- 45℃～+80℃。
     产品内部包括模拟信号隔离放大器、电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信等模块。每个串口最多可接256只ISO AD系列模块，通讯方式采用ASCII码字符通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由用户设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于主机编程。


         ISO AD系列AD产品是基于单片机的智能监测和控制系统，所有用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。



图1　 ISO　AD 02A 两通道隔离型AD数据采集模块产品原理框图



图2 ISO　AD 04A 四通道隔离型AD数据采集模块产品原理框图



ISO AD02/4A功能简介
　　　 ISO AD02/4A通道隔离型AD数据采集模块，可用来测量输入回路完全独立的两路(或四路)的电流或电压信号，各数据采集输入通道隔离后不会产生地线环流和相互干扰，满足工业现场过程控制高可靠性能需要。
模拟信号输入，24位采集精度，产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。具体电流或电压输入量程请看产品选型，测量两路信号时两路输入选型必须相同。
1、 通讯协议
通讯接口： 1路标准的RS-485通讯接口和1路标准的RS-232通讯接口。
通讯协议： 支持两种协议，ASCII字符协议和MODBUS RTU通讯协议。可通过编程设定使用那种通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。
数据格式：10位。1位起始位，8位数据位，1位停止位。
通讯地址：（00H-FFH）和波特率（300、600、1200、2400、4800、9600、19200、38400bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。　　　
2、 抗干扰
可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。

选型举例1： 型号： ISO AD 02A-A4　　　表示两通道，4-20mA信号输入。
选型举例2： 型号： ISO AD 04A-A7　　　表示四通道，0-±20mA信号输入。
选型举例3： 型号： ISO AD 02A-U1　　　表示两通道，通道隔离,0-5V信号输入。

初始化ISO AD02/4A模块
　　 接入RS-232/RS-485网络时，必须为ISO AD02/4A模块分配一个独一无二的地址代码，地址代码为16进制数，取值在0x00和0xFF之间。所有全新的ISO AD02/4A模块使用同一个工厂初始设置，如下所示：
地址代码为01H
波特率9600 bps
禁止校验和
ASCII字符通讯协议
由于新模块的地址代码都是一样的，他们的地址将会和其他模块矛盾，所以当你组建系统时，你必须重新配置每一个模块的地址。可以在接好ISO AD02/4A模块电源线和RS485通讯线后，通过配置命令来修改ISO AD02/4A模块的地址。波特率，校验和状态，通讯协议也需要根据用户的要求而调整。而在修改波特率，校验和状态，通讯协议之前，必须让模块先进入配置状态，否则无法修改。

让模块进入配置状态的方法
　　ISO AD02/4A模块都有一个特殊的标为CONFIG的管脚。将CONFIG管脚短路接到地线(GND管脚)后，再接通电源，此时模块进入配置状态。在这个状态时，模块的配置如下：
地址代码为00H
波特率9600 bps
禁止校验和
ASCII字符通讯协议
这时，可以通过配置命令来修改ISO AD02/4A模块的波特率，校验和状态等参数，也可通过设置模块的通讯协议命令来选择通讯协议。在不确定某个模块的具体配置时，也可以通过安装配置跳线，使模块进入配置状态，再对模块进行重新配置。如果用户需要将模块设置为MODBUS RTU通讯协议，请看MODBUS通讯协议章节的有关说明。



详细资料下载：输入通道隔离型数据采集模块.pdf
