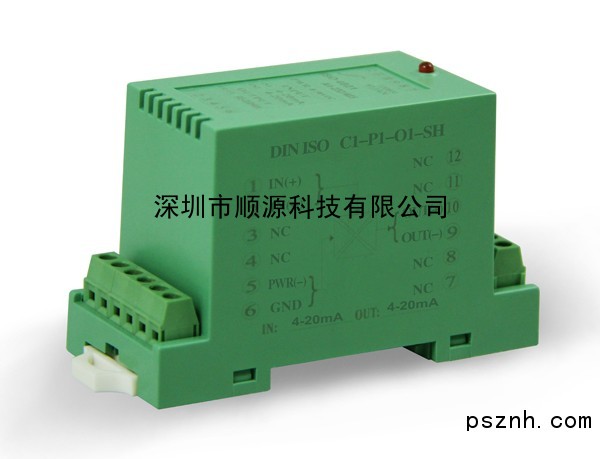

开关量输入隔离转换模拟量线性输出隔离变送器

产品特点
●  四位开关量转模拟量信号分辨灵敏、响应速度快
●  全量程内极高的线性度（非线性度<0.5%）
●  辅助电源与信号输入、输出3000VDC三隔离
●  辅助电源：5V、12V、15V或24V直流单电源供电
●  标准 DIN35导轨安装，接线方式简单，易于操作
●  较强的抗EMC电磁干扰和高频信号空间干扰特性
●  工业级温度范围: - 40 ~ + 85 ℃

典型应用

●  开关量信号变送、隔离、长线传输
●  工业现场PLC控制和变频器控制
●  智能楼宇控制、安防工程等应用系统
●  地线干扰抑制、医疗，工控产品开发
●  工业锅炉炉温的自动选择控制
●  DA变换器、工业开关设备控制系统
●  设备运行调试与控制

概述
       SunYuan  DIN 4x1 ISO K-P-O开关量转模拟量隔离变送器可以把四位开关量经隔离，转换为工业现场标准电压电流模拟信号。主要用在一些采用开关量信号控制工业现场设备的应用场合，也可当做DA转换器使用。

      该隔离变送器内置了一组高隔离的DC/DC分布电源和四组高隔离的光电耦合器，SMD工艺结构及新技术隔离措施使该器件能够达到：电源、信号输入、信号输出3000VDC三隔离，提升了电气抗干扰性能。辅助电源和信号输入、输出电路中配置了TVS管、双向抑制二极管等多重保护装置，产品出厂前已检验校正，用户可以直接使用。

      DIN 4x1 ISO K-P-O隔离变送器能够满足工业级宽温度、潮湿、震动等现场恶劣工作环境要求。产品采用标准DIN35导轨安装，成本低、使用方便、可靠性高，广泛应用在石油化工、水工业、液压传动、工业自动化等领域。

详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_173.html

原理框图

选型举例
例1：  信号输入：四位开关量，高电平24V； 信号输出：0-10V；  辅助电源：24VDC；
             对应产品型号：DIN 4x1 ISO K1-P1-O5

例2：  信号输入：四位开关量，高电平5V； 信号输出：4-20mA； 辅助电源：12VDC；
             对应产品型号：DIN 4x1 ISO K3-P2-O1

外形尺寸及引脚功能描述





典型应用接线图
