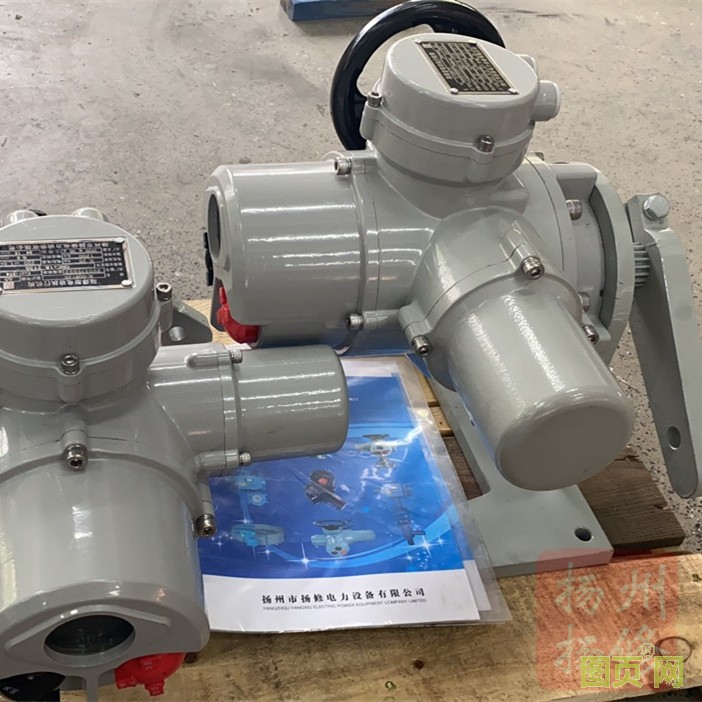

阀门执行机构F-DJW60智能角行程带拐臂；
非侵入式F-DJW系列角行程阀门电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。是F-DZW系列产品的派生产品。可适用于球阀、蝶阀和风门等，它可以准确地控制指令动作，是对阀门实现远控、集控和自动控制的驱动装置。本系列产品不仅适用于电站，还可以用于石化、冶金、公用事业等。
特点
1． 非侵入式，就地操作器件采用非接触感应元件。
2． 人机界面，采用高亮度、高对比度显示器，中英文菜单，方便用户进行设置与调试。
3． 红外遥控，采用红外遥控器可对特殊安装位置的执行机构进行调试、操作或参数设置与查询。
4． 准确定位，准确的阀门定位。采用数字传感器对阀门位置进行准确监测。
5． 控制模式，多种远方控制方式供用户选择，远方控制信号均与内部实现电气隔离。
6． 信号自由组态，最多可输出4路接点信号供用户选择使用，每一路信号可自由定义。
7． 相序自动校正，执行机构旋向可自由设定，CPU可自动校正电源相序，接线时无需考虑电源相序。
8． 缺相保护，CPU具有电源缺相和输出缺相保护功能。
9． 故障自诊断，内部CPU不断收集执行机构的各种信息，监控执行机构的运行状态，经过自诊断发出各种报警和故障信息，方便用户即使快速地处理故障。
10． 紧急操作，优先响应“紧急”开关里输入信号，一旦有效，执行机构运行至事先设定紧急位置。
11． 调试方便，仅需设定与记录开、关方向终端位置，调试工作即可完成。
技术参数
环境温度 | －20℃～＋60℃ | ||
环境湿度 | ≤95%（＋25℃时） | ||
防护等级 | IP55，IP65(特殊订货) | ||
转矩重复精度 | ≤10% | ||
位置重复偏差 | ≤1° | ||
主要电气参数 | |||
电 源 | 三相 380V AC±10% 50Hz | ||
接插件 | 端子类型 | 24芯 | 6芯 |
接 点 | 500VAC/DC 16A | 600VAC/DC 35A | |
导线截面 | ≤2.5mm2 | ≤6mm2 | |
输入/输出信号 | 开关量输入 | 外部/内部电源供电 | |
电压 24VDC±10% 电流 ≤10mA | |||
脉冲宽度：＞100ms | |||
光电隔离 | |||
开关量输出 | 输出方式：无源接点 4路 | ||
容量：125VAC/30VDC 5A | |||
位置反馈输出 | 范围：4～20mA | ||
负载能力：≤750Ω | |||
线性度：≤0.3% | |||
阀门执行机构F-DJW60智能角行程带拐臂；
性能参数表
型号 | 公称 转矩 (N.m) | 最大 转矩 (N.m) | 输出 转速 (r/min) | 90° 全行程 时间 | 手动 速比 | 电机 功率 (kW) | 构造型式 |
F-DJWl20 | 1200 | 1800 | 3/7、9/14 | 35、23 | 56:1 | 0.25 | DZW10A+JW100B |
F-DJW250 | 2500 | 3000 | 3/7、9/14 | 35、23 | 56:1 | 0.25、0.37 | DZW15A+JW125B |
F-DJW330 | 3300 | 4000 | 3/7、9/14 | 35、23 | 56:1 | 0.37、0.55 | DZW20A+JW125B |
F-DJW500 | 5000 | 6000 | 3/7 | 35 | 56:1 | 0.55 | DZW30A+JW160B |
F-DJW700 | 7000 | 8000 | 3/7、9/14 | 35、23 | 56:1 | 1.1、1.5 | DZW45A+JW160B |
F-DJW1000 | 10000 | 12000 | 3/7、9/14 | 35、23 | 54:1 | 1.1、1.5 | DZW60A+JW200B |
F-DJW1300 | 13000 | 16000 | 3/7、9/14 | 35、23 | 54:1 | 2.2、3 | DZW90+JW200B |
F-DJW2000 | 20000 | 24000 | 3/7、9/14 | 35、23 | 58:1 | 2.2、3 | DZW90+JW250B |
F-DJW3000 | 30000 | 36000 | 3/7 | 35 | 58:1 | 3 | DZW120+JW250B |
F-DJW4000 | 40000 | 48000 | 3/7 | 35 | 1400:1 | 5.5 | DZW250+JW315B |
F-DJW6000 | 60000 | 72000 | 1/3 | 47 | 747:1 | 7.5 | DZW350+JW315B |
F-DJW8000 | 80000 | 96000 | 3/10 | 50 | 798:1 | 10 | DZW500+JW380 |
