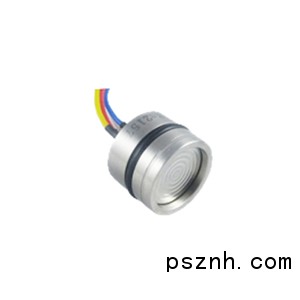

PC20型温压一体化芯体是在PC10的基础上，内置铂电阻，实现了压力、温度的同步测量，满足同时测量压力、温度或对传感器进行进一步温度补偿的需要。
PC20压力芯体性能指标:
|
|
|
|
测压范围 |
-100KPa～0～10KPa…100Mpa |
|
测温范围 |
-50～125℃ |
|
压力类型 |
表压、绝压、密封压 |
|
供电电源 |
恒流供电：推荐1.5mA；恒压供电：推荐10V |
|
电桥电阻 |
3KΩ～6KΩ |
|
电气连接 |
硅胶软导线 |
|
补偿温度范围 |
-10～70℃（恒流）；-20～85℃（恒压） |
|
工作温度范围 |
-45～125℃ |
|
储存温度范围 |
-40～125℃ |
|
绝缘电阻 |
≥ 250Ω/250VDC |
|
响应时间 |
≤1ms（上升到90%FS） |
|
压力介质 |
所有与不锈钢兼容的液体和气体 |
|
机械振动 |
20g（20-5000HZ） |
|
冲击 |
100g（10ms） |
|
使用寿命 |
10×106 (cycles) |
|
|
|
|
膜片材质 |
不锈钢316L |
|
壳体材质 |
不锈钢316L |
|
灌注液体 |
硅油 |
|
密封圈 |
丁氰或氟橡胶 |
产品特点:
温压一体化芯体
高可靠进口压力芯片
宽温度补偿，恒流源供电
小体积，安装使用方便
补偿板灌胶，优良的防 潮性能
标准OEM压力敏感元件
全316L不锈钢材质
钽膜片，哈氏合金C 结构可选
高性能、全固态、高可靠性
18个月质保期
产品用途及行业：
压力和温度检测仪表
压力和温度校准仪器
制冷设备和空调系统
液压系统及开关
液位测量
工业过程和医疗设备
气体、流体压力测量
