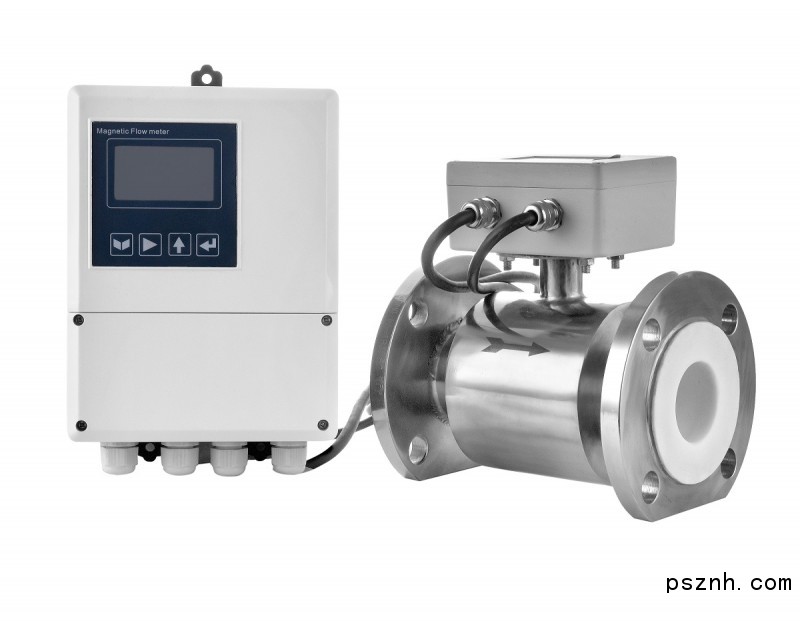

PCL 系列电磁流量计是由传感器和转换器两
部分构成，基于法拉第电磁感应定律进行工作，
用来测量导电性的液体或固体两种介质，要求其
电导率一般大于 5μS/cm（自来水、原水的电导
率约 100-500μS/cm），可以用来测量各种酸、碱、
盐溶液、纸浆、矿浆等介质，但介质中不能含有
较多的铁磁性物质和大量气泡。PCL 电磁流量计
是一种主要的测量导电液体的流量仪表，广泛地
应用于冶金、化工、造纸、环保、石油、轻纺、
食品等行业及市政管理，水利建设等领域的流量
测量
仪表特点:
测量管内无阻流及活动部件，因此不会造成
额外的能量损失，也不会造成堵塞，节能效
果显著，特别适宜液固两相流如污水、泥浆、
水煤浆、纸浆等的测量。
接触被测介质的只有衬里和电极，只要合理
选用衬里和电极材料，就可达到良好的耐腐
蚀性和耐磨性。因此，可测量各种强酸、强
碱等化工溶液。
安装要求低，前直管段只要 5D，后直管段为
2D（D 为所选仪表的内直径）。
测量精度高，可达示值的±0.2%，而且可测
量正/反两个方向的流量，这就为精确测量流
量提供了很好的手段。
仪表采用双频励磁方式，不受公频的影响工
作肯定可靠。
仪表功耗小。
转换器具有良好的互换性，不必重新进行实
流标定就可达到精度。
测量范围宽。
管道空管后，自动检测并使数据置零和报警,
防止因空管干扰导致流量计数据乱跳而误操
作。
电极密封采用独特的锥面密封和线密封双重
密封方式，确保不渗漏。
转换器输入阻抗大于 1012 欧姆，有效防止结
垢对传感器的影响，可适宜低电导率介质的
测量。
流量计的 EMC（电磁兼容性）指标符合
IEC61000-1995 标准的要求。
技术参数及指标：
基本误差（示值）：±0.2%、±0.5%
口径：DN25-DN1400(mm)
法兰：符合GB9119，碳钢（可选不锈钢）
压力等级：DN15-DN600 1.0,1.6,2.5,4.0MPa DN700-DN2400 0.6,1.0,1.6MPa
衬里材质：PTFE,聚氨酯橡胶，氯丁橡胶,PFA,F46,天然橡胶
电导率：》5uS/cm(标准)
电极材质：316L，哈氏合金，钛，钽，铂-铱合金
防护等级：IP67,IP68
介质温度：-25℃-180℃（参考衬里材质）
重复性：±0.1%,±0.25%
模拟输入误差：±0.02mA
测量范围流速：《20m/s
电器连接：M20*1.5密封套，G1/2,NPT1/2
输出接口：4-20mA,脉冲，RS485，HART,ProfLbus-PA
