产品特点：
1、采用专用IC设计，调制电路，放大器内置型
2、高速响应可达 0.2ms，可检测微小丝线
3、内置数字滤波器，有效防止外界光电干扰
4、延时启动功能，有效防止上电误触发
5、带稳定状态输出/显示， 可在信号接收不稳定时报警
6、电源反接保护、输出逆接保护、输出过载保护、模式转换功能
规格参数：
|

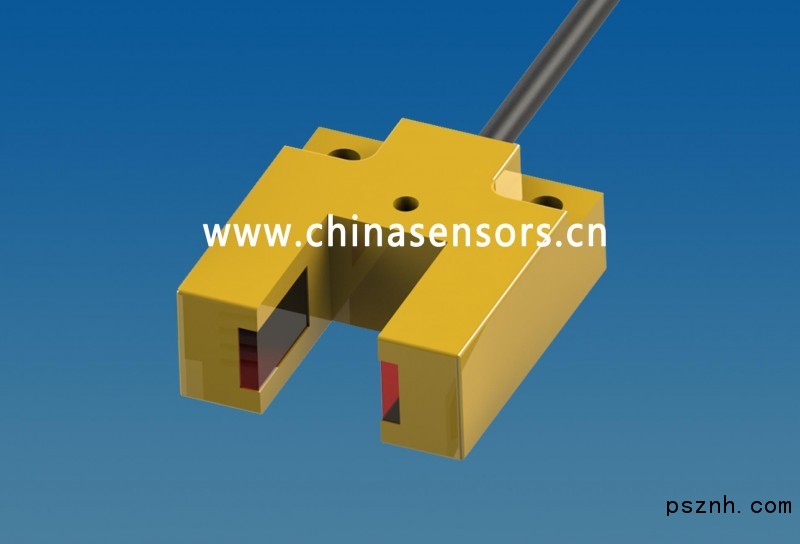

产品型号 |
PE.E3S(15) |
|
|
对射槽距 |
15mm |
|
|
标准检测物体 |
Φ2mm以上不透明物体 |
|
|
光源(光波长) |
红外调制光（950nm） |
|
|
电源电压 |
DC10~30V±10% 脉动(p-p)10%以下 |
|
|
消耗电流 |
20mA Max （不包括负载） |
|
|
负载电流 |
100mA Max |
|
|
电路保护 |
电源反向保护、输出短路保护（注释1）、输出逆接保护 |
|
|
动作输出类型 |
NPN / PNP 可选 |
|
|
应答时间 |
1ms 、0.25ms 可选 |
|
|
动作指示 |
动作显示灯（红色） |
|
|
灵敏度调整 |
—— |
|
|
动作模式 |
—— |
|
|
电气寿命 |
10万次以上（开闭频率1,800次/小时） |
|
|
使用环境照度 |
太阳光：50,000lx ; 白炽灯：5,000lx |
|
|
周围环境温度 |
动作时：-20～+65℃ 保存时：-30～+80℃ （不结冰、不结露）（注释4） |
|
|
周围环境湿度 |
动作时：45～85％RH 保存时：35～95％RH （不结露） |
|
|
绝缘电阻 |
20MΩ以上（DC500V兆欧表） |
|
|
耐振动 |
耐久 |
上下振幅 1.5mm 频率10～55Hz X、Y、Z各方向 3h |
|
误操作 |
上下振幅 1.5mm 频率10～55Hz X、Y、Z各方向 3h |
|
|
耐冲击 |
耐久 |
500m/s2 X、Y、Z各方向3次 |
|
误操作 |
100m/s2 X、Y、Z各方向3次 |
|
|
保护结构 |
IEC规格IP64 |
|
|
连接方式 |
导线引出式（导线长1.5m）3芯, Φ3.5mm |
|
|
质量(捆包) |
约100g |
|
|
材质 |
外壳 |
ABS |
|
透镜部 |
丙烯酸酯树脂 |
|
|
配件 |
产品规格书 |
|
|
注释1： 光电开关的短路保护由ASIC中的比较器通过监测输出回路中的一个电阻实现，当电阻上的电压超过一定的阈值时，输出NPN管被关断（响应时间为100ns）。电路延时20ms后,重新监测电阻上的电压； 注释2： 参考动作/稳定状态输出真值表； 注释3： 参考Light On/Dark On 真值表； 注释4： 需要高温/低温（-40℃-100℃）工作，请联系IMS。 |
||
|
动作/稳定状态输出真值表 |
|
|
|
Light On/Dark On 真值表 |
||
|
输出回路图 |
|
|
|
|
||
|
尺寸图 |
|
|
