适用环境
A、被测介质对变送器接头和隔离膜片有腐蚀作用时；
B、需将高温被测介质与变送器隔离时；
C、被测介质中有固体悬浮物或介质粘度高，易堵塞时；
D、被测介质用引压管引出易结晶或固化时；
E、更换被测介质需冲洗以防交混时；
F、须保持卫生条件，防止污染时。

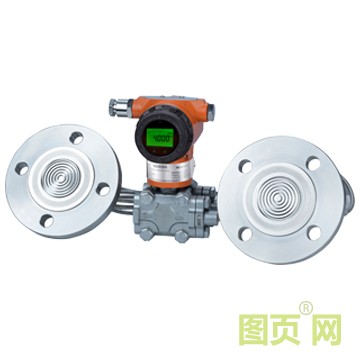

图20 双远传压力变送器
提供多种结构材料，远传装置组件焊接结构可靠性强。充液腔低容积设计，以减少环境温度影响，根据用户要求，内充普通硅油使用温度范围（-40～105）℃；内充高温硅油使用温度范围（15～315）℃（要求环境温度≥10℃。北方寒冷环境下，一般要在毛细管外加伴热带）。
远传装置工作压力上限是用户选择远传装置的额定值；工作压力不得低于7kPa（绝对压力)。对于腐蚀介质，选择隔离膜片材料参见附录3（仅作用户选用时参考）。
带远传装置的差压/压力变送器选型表
|
代码 |
变送器结构类型 |
|
EB3351 |
3351型 |
|
代码 |
传感器类型 |
|
/ |
金属电容传感器 |
|
D |
单晶硅传感器 |
|
代码 |
测量类型 |
|
YGP |
远传装置变送器（YGP:单法兰） |
|
YDP |
远传装置变送器（YDP:双法兰） |
|
代码 |
测量范围 |
|
X |
见3351量程范围表 |
|
代码 |
准确度等级 ④ |
|
1 |
0.1级 |
|
2 |
0.2级 |
|
5 |
0.5级 |
|
代码 |
防爆类型 ⑤ |
|
P |
普通型 |
|
d |
隔爆型 dⅡBT4 |
|
i |
本质安全型 iaIICT6 |
|
代码 |
电气接口 |
|
1 |
M20X1.5内螺纹 |
|
2 |
1/2NPT内螺纹 |
|
3 |
G1/2内螺纹 |
|
代码 |
显示表头 ⑦ |
|
/ |
无现场显示 |
|
M3 |
4 1/2位LCD数字显示器 |
|
M5 |
智能LCD显示器 |
|
代码 |
输出方式 |
|
E |
(4～20)mADC 普通型，模拟信号 |
|
S |
(4～20)mADC 智能型,带HART协议通讯 |
|
代码 |
特殊要求 |
|
N |
无要求 |
|
K |
带抗干扰板 |
|
代码 |
附加功能 |
|
B1 |
管装弯支架 |
|
B2 |
板装弯支架 |
|
B3 |
管装/板装平支架 |
法兰配件选型参数
远传法兰装置主要由1199系列法兰和毛细管组成。1199系列法兰分为：1199PFW型扁平式远传法兰、1199EFW型插入筒式远传法兰、1199FFW型齐平式远传法兰、1199RFW型安装式远传法兰、1199RTW型螺纹安装式远传法兰。
图21 1199PFW型扁平远传法兰外形尺寸 图22 1199EFW型插入筒远传法兰外形尺寸
图23 1199RFW型安装式远传法兰尺寸图 图24 1199FFW型安装式远传法兰尺寸图
图25 1199RTW型螺纹安装式远传法兰尺寸图
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
|
远传法兰装置灌充液特性
|
||||||||||||||||||||||||||||||||
|
代码 |
灌充液 |
温度范围℃ |
密度（g/cm3) |
温度膨胀系数(1/℃) |
25℃时粘度（mPa·s) |
|||||||||||||||||||||||||||
|
N |
普通硅油 |
-35～105 |
0.934 |
0.00108 |
<20 |
|||||||||||||||||||||||||||
|
F |
高温硅油 |
15～315 |
1.07 |
0.00053 |
44～50 |
|||||||||||||||||||||||||||
|
S |
惰性填充液（氟油） |
-45～205 |
1.85 |
0.000864 |
65 |
|||||||||||||||||||||||||||
|
Z |
植物油 |
10～80 |
0.909～0.915 |
0.0001 |
11～13 |
|||||||||||||||||||||||||||
说明：
1、在真空场合温度极限降低。
2、如果压力超过590kPa,温度方可使用到315℃；反之，则低于315℃。内充高温硅油时，要求法兰接头，毛细管，变送器本体等有高温硅油的部位所处的环境温度要10℃。在北方寒冷条件下，一般都在毛细管外加伴热带，以使硅油不会凝固。
3、选型代码写在毛细管代码后面。
