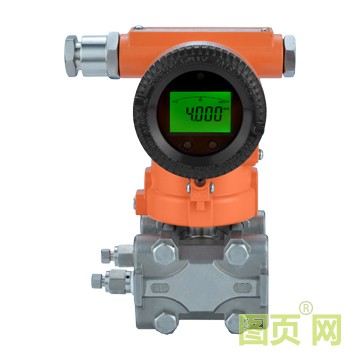

图16 EB3351D单晶硅压力/差压变送器
说明：
EB3351D系列单晶硅压力/差压变送器采用进口硅芯片作为压力检测元件，采用国内先进的封装技术，使产品更加稳定，保证产品的长期稳定性，搭配高精度电路板，采用多点温度补偿，使传感器在不同温度范围内准确测量现场压力，电路板自带Hart协议通讯，方便在线修改参数或远传操作。
●高精度，量程比为50:1
●量程范围从1KPa至40MPa
●过程隔离膜片为316L不锈钢、哈氏合金、钽膜片等可选
●小型，轻便易于安装
●带有EEPROM,断电时不会丢失数据
型号和代码表
|
EB3351D 单晶硅压力/差压变送器 |
||||||||||||
|
选型基本参数 |
（*）提供 (空）不提供 |
|||||||||||
|
代码 |
变送器结构类型 |
备注 |
||||||||||
|
EB3351D |
3351D型单晶硅压力/差压变送器 |
见图16 |
||||||||||
|
代码 |
测量类型 |
DR |
DP |
GP |
AP |
|||||||
|
DR |
EB微差压变送器 |
* |
|
|||||||||
|
DP |
EB差压变送器 |
|
* |
|
|
|||||||
|
GP |
EB表压变送器 |
|
|
* |
|
|||||||
|
AP |
EB绝压变送器 |
|
|
|
* |
|||||||
|
代码 |
测量范围 |
DR |
DP |
GP |
AP |
|||||||
|
A |
(0—0.5～6)kPa |
* |
|
|
|
|||||||
|
B |
(0—1～40)kPa |
|
* |
* |
|
|||||||
|
C |
(0—2.5～250)kPa |
|
* |
* |
* |
|||||||
|
D |
(0—30～3000)kPa |
|
* |
* |
* |
|||||||
|
E |
(0—0.1～10)MPa |
|
* |
|||||||||
|
F |
(0—0.21～21)MPa |
|
* |
|||||||||
|
G |
(0—0.4～40)MPa |
|
|
* |
||||||||
|
代码 |
准确度等级 |
|
|
|
|
|
||||||
|
0 |
0.075级 |
|
|
|
|
|
||||||
|
1 |
0.1级 |
|
|
|
|
|
||||||
|
代码 |
防爆类型 |
|||||||||||
|
P |
普通型 |
|||||||||||
|
d |
隔爆型 ExdⅡBT4 |
|||||||||||
|
i |
本质安全型 ExiaIICT6 |
|||||||||||
|
代码 |
电气接口 |
|||||||||||
|
1 |
M20X1.5内螺纹 |
|||||||||||
|
2 |
1/2NPT内螺纹 |
|||||||||||
|
3 |
G1/2内螺纹 |
|||||||||||
|
代码 |
静压等级 |
|||||||||||
|
N |
一般静压 |
|||||||||||
|
H |
高静压 |
|||||||||||
|
代码 |
显示表头 |
|||||||||||
|
M5 |
智能LCD显示器 |
|||||||||||
|
代码 |
输出方式 |
|||||||||||
|
S |
(4～20)mA DC 智能型,带HART协议通讯 |
|||||||||||
|
代码 |
特殊要求 |
|||||||||||
|
N |
无要求 |
|||||||||||
|
K |
带抗干扰板 |
|||||||||||
|
代码 |
法兰/接头 |
泄放阀 |
隔离膜片 |
灌充液 |
||||||||
|
1 |
316不锈钢 |
316不锈钢 |
316L |
硅油 |
||||||||
|
2 |
316不锈钢 |
316不锈钢 |
哈氏合金C |
硅油 |
||||||||
|
4 |
316不锈钢 |
316不锈钢 |
钽 |
硅油 |
||||||||
|
代码 |
导压接头 |
|||||||||||
|
A |
配腰型法兰1/2NPT内螺纹 |
|||||||||||
|
B |
NPT1/2锥管外螺纹 |
|||||||||||
|
C |
M20x1.5外螺纹 |
|||||||||||
|
代码 |
安装支架 |
|||||||||||
|
1 |
管装弯支架 |
|||||||||||
|
2 |
板装弯支架 |
|||||||||||
|
3 |
管装/板装平支架 |
|||||||||||
|
选型举例： |
EB3351D DP B 0 P 1 N M5 S N 1 A 1 3351D型单晶硅差压变送器量程为0-40kPa，准确度等级0.075， 普通型，电气接口M20X1.5，一般静压，LCD显示智能带HART协议，无特殊要求，316L膜片，配腰型法兰1/2NPT内螺纹，管装弯支架。 |
|||||||||||
