图18 EB3351LT型液位变送器（直装式）
图19 EB3351LT型液位变送器（侧装式）
|
上图18、19中的A、B、C、D、D1尺寸 表4 |
|||||||
|
法兰尺寸mm |
螺栓孔 |
||||||
|
标准法兰尺寸 |
外径D |
厚度A |
内径B |
密封面C |
分布直径D1 |
数量 |
孔径 |
|
DN25PN16 |
115 |
16 |
32 |
65 |
85 |
4 |
14 |
|
DN50PN16 |
165 |
20 |
46 |
95 |
125 |
4 |
19 |
|
DN80PN16 |
200 |
22 |
64 |
127 |
160 |
8 |
19 |
|
DN100PN16 |
220 |
24 |
75 |
157 |
180 |
8 |
19 |
|
|
|
|
|
|
|
|
|
|
说明：用户不注明法兰规格时我公司以 PN16法兰规格供货。 |
|||||||
特性：
●测量对象：开口或密封容器的液位
●准确度等级：0.1级、0.2级、0.5级
●测量范围：6kPa～20MPa
●测量型式：平法兰和插入式两种
●安装形式：直装和侧装
|

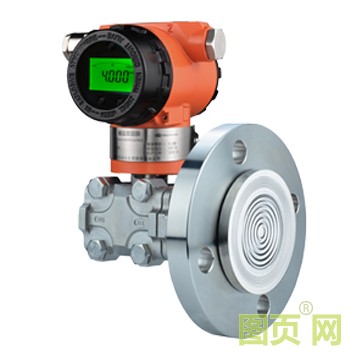

3351LT液位变送器 |
||||
|
代码 |
变送器结构类型 |
|||
|
EB3351 |
3351型 |
|||
|
代码 |
传感器类型 |
|||
|
/ |
金属电容传感器 |
|||
|
D |
单晶硅传感器 |
|||
|
代码 |
测量类型 |
|||
|
LT |
LT型侧装液位变送器（图19） |
|||
|
LTZ |
LT型直装液位变送器（图18） |
|||
|
代码 |
测量范围 |
|||
|
x |
见3351量程范围表 |
|||
|
代码 |
准确度等级 |
|||
|
1 |
0.1级 |
|||
|
2 |
0.2级 |
|||
|
5 |
0.5级 |
|||
|
代码 |
防爆类型 |
|||
|
P |
普通型 |
|||
|
d |
隔爆型Ex dⅡBT4 |
|||
|
i |
本质安全型Ex iaIICT6 |
|||
|
代码 |
电气接口 |
|||
|
1 |
M20X1.5内螺纹 |
|||
|
2 |
1/2NPT内螺纹 |
|||
|
3 |
G1/2内螺纹 |
|||
|
代码 |
显示表头 |
|||
|
/ |
无现场显示 |
|||
|
M3 |
4 1/2位LCD数字显示器 |
|||
|
M5 |
智能LCD显示器 |
|||
|
代码 |
输出方式 |
|||
|
E |
(4～20)mA DC |
|||
|
S |
(4～20)mA DC 智能型,带HART协议通讯 |
|||
|
代码 |
特殊要求 |
|||
|
N |
无要求 |
|||
|
K |
带抗干扰板 |
|||
|
代码 |
法兰规格 |
|||
|
2 5 |
1 |
1”(DN25) |
1 |
JIS 10K |
|
2 |
JIS 20K |
|||
|
3 |
JIS 30K |
|||
|
2 |
2”(DN50） |
4 |
ANSI 150 |
|
|
5 |
ANSI 300 |
|||
|
6 |
ANSI 400 |
|||
|
3 |
3”(DN80) |
7 |
DIN PN10/16 |
|
|
8 |
DIN PN25/40 |
|||
|
9 |
GB PN10/40 |
|||
|
4 |
4”(DN100) |
0 |
GB PNPN63 |
|
|
a |
HG 20592 PN10/40 |
|||
|
b |
HG 20592 PN63 |
|||
|
C |
1 |
Ø50.5 卡箍 |
||
|
2 |
Ø64 卡箍 |
|||
|
T |
非标特殊法兰/卡箍 |
|||
|
代码 |
法兰材质 |
|||
|
A |
SUS304 |
|||
|
B |
SUS316 |
|||
|
T |
特殊材质 |
|||
|
代码 |
远传装置膜片材料 |
|||
|
2 |
316L不锈钢 |
|||
|
3 |
哈氏C-276 |
|||
|
4 |
蒙乃尔 |
|||
|
5 |
钽 |
|||
|
T |
特殊材质 |
|||
|
代码 |
喷涂 |
|||
|
N |
不喷涂 |
|||
|
Y |
喷涂PTFE |
|||
|
代码 |
法兰安装位置 |
|||
|
H |
高压端 |
|||
|
L |
低压端 |
|||
|
代码 |
插入直径 |
|||
|
/ |
不带插入筒 |
|||
|
A |
（2"）或46mm |
|||
|
B |
（3"）或64mm |
|||
|
C |
（4"）或75mm |
|||
|
代码 |
插入筒长度 |
|||
|
L0 |
平 |
|||
|
L1 |
50mm |
|||
|
L2 |
100mm |
|||
|
L3 |
150mm |
|||
|
L4 |
特殊规格 |
|||
|
代码 |
填充液 |
|||
|
N |
常温硅油 |
|||
|
F |
高温硅油 |
|||
|
S |
氟油 |
|||
|
Z |
植物油 |
|||
|
代码 |
导压接头 |
|||
|
/ |
不配接头 |
|||
|
C0 |
1/2NPT内螺纹 |
|||
|
C1 |
NPT1/2锥管外螺纹 |
|||
|
C2 |
M20x1.5外螺纹 |
|||
|
C3 |
特殊定制 |
|||
|
选型举例： |
EB3351 LT 4 5 P 1 M5 S N 28 A 2 N H L0 N CO 3351LT型液位变送器，压力范围（6-40）kPa,准确度等级为0.5级，普通型带智能LCD显示,法兰DN50PN40,法兰材质304，膜片316L，高压端安装，常温硅油,配1/2NPT内螺纹导压接头等。 |
|||
