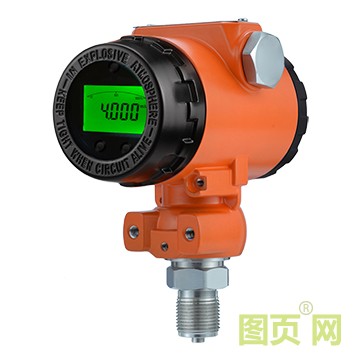

2088A型差压变送器

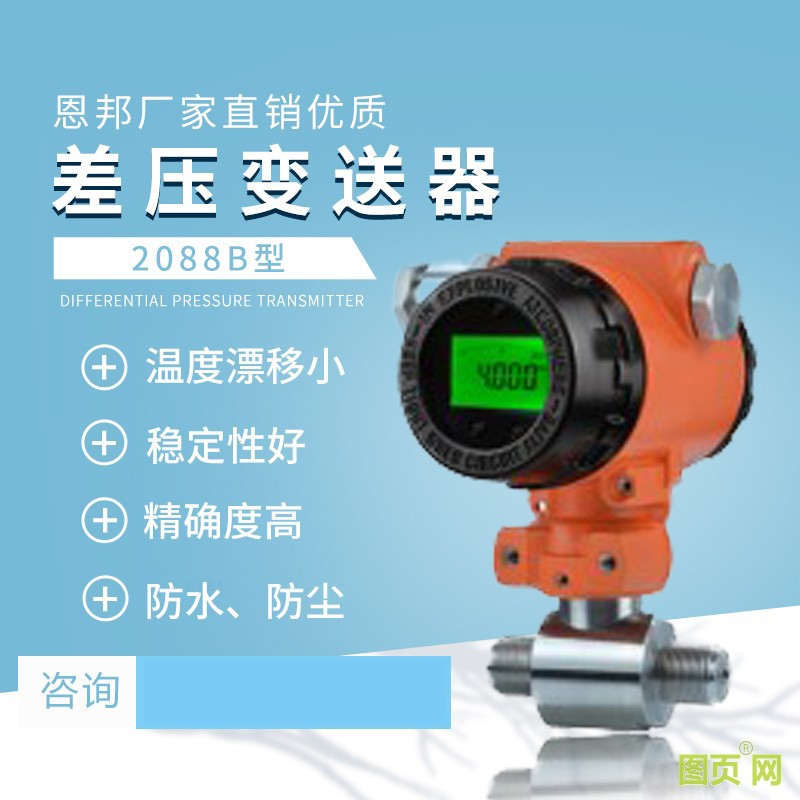

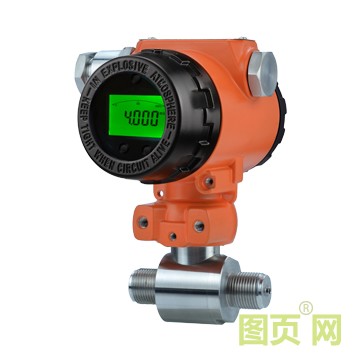

2088B型差压变送器
2088C型差压变送器

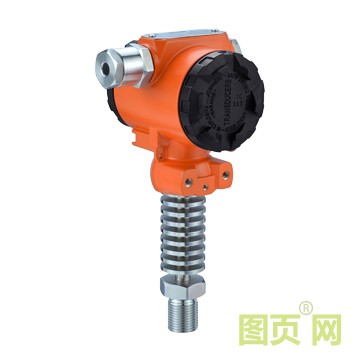

说明：EB2088C型中高温压力变送器选用进口耐高温敏感元件组装，产品能在315℃高温下长期稳定工作。芯体与不锈钢外壳之间采用激光冷焊工艺，使其完全融为一体，确保了变送器在高温状态下的安全使用 。传感器的压力芯体与放大电路之间，用聚四氟乙烯垫片隔热，并加油散热装置，内部引线孔填充高效隔热材料硅酸铝，有效地防止了热传导，保证放大电路部分在允许温度下正常工作。
表6
介质温度 (℃) | 散热片数量 n | L (mm) |
150 | 5 | 51 |
250 | 8 | 69 |
315 | 12 | 93 |
2088W型差压变送器
说明：EB2088W卫生型压力变送器选用进口高精度、高稳定性防腐芯片组装，采用激光焊接工艺将芯片与不锈钢外壳焊接在一起，无压力腔体，适用于各种易堵塞，要求保持卫生，便于清洗或无菌环境的压力测量和控制。该产品具有较高的工作频率，适用于动态测量。
2088F型
2088W型差压变送器概述:
EB系列2088型压力变送器采用国际先进水平的传感器，配合高精度电子元件，经激光调阻和温度补偿，线形补偿、信号放大、V/I转换、压力过载限流等信号处理等严格的工艺过程装配而成，直接用3位半数字显示压力值并输出工业标准的(4～20)mA信号。
产品经长期老化及稳定性考核的工艺进行筛选，具有抗过压、过流、反向和电磁干扰等功能，具有有较高的性价比。产品性能稳定可靠，安装方便。
●进口敏感元器件，温度漂移小、稳定性好、精确度高 |
●抗干扰能力强：防水、防尘、防震、防腐 |
●适用性广：产品有多种型号，多种连接方式，适用于各种测量场合 |
EB2088系列压力变送器选型表
代码 | 2088压力变送器型号 |
EB2088A | 上海恩邦2088型压力变送器 |
EB2088B | 上海恩邦2088型差压变送器 |
EB2088W | 上海恩邦2088型卫生型压力变送器 |
EB2088F | 上海恩邦2088型简易式压力变送器 |
代码 | 传感器类型 |
K | 扩散硅传感器 |
T | 陶瓷电容传感器 |
代码 | 测压类型 |
A | 绝压 |
G | 表压 |
D | 差压 |
代码 | 测量范围 |
见2088系列标准量程表 | |
代码 | 准确度等级 |
1 | 0.1级 |
2 | 0.2级 |
5 | 0.5级 |
代码 | 防爆类型 |
P | 普通型 |
d | 隔爆型dⅡBT4 |
i | 本质安全型 iaⅡCT6 |
代码 | 显示类型 |
/ | 无现场显示 |
M2 | 模拟带显示 |
M4 | 4 1/2位LCD数字显示器 |
M5 | 智能LCD显示器 |
代码 | 过程接口类型及尺寸 |
2 | M20X1.5 外螺纹 |
3 | G1/2 外螺纹 |
4 | 50.5卡箍 |
5 | 64卡箍 |
T | 特殊规格 |
代码 | 介质膜片材质 |
2 | 316L不锈钢 |
3 | 哈氏C-276 |
4 | 蒙乃尔 |
5 | 钽 |
T | 特殊材质 |
代码 | 温度类型 |
C | 常温 |
L | 中低温（80~150℃） |
M | 中高温（150~250℃） |
H | 高温 （250~350℃） |
T | 特殊规格 |
代码 | 接线方式 |
1 | 直接引线（不特别说明，按1米线提供） |
2 | Hirschmann接头 |
3 | 航空插头 |
4 | 接线端子（铸铝壳体） |
5 | 特殊规格 |
代码 | 输出信号 |
E | (4～20)mA 模拟信号 |
M | (4～20)mA 数字信号 |
S | (4～20)mA智能型，带HART协议 |
T | 特殊规格 |
代码 | 特殊要求 |
N | 无 |
K | 带抗干扰板 |
代码 | 工作电源 |
2 | 24V DC |
5 | 220V AC,50Hz |
T | 特殊规格 |
选型举例： EB2088A GP G01 1 A P M5 2 2 C 4 S N 2 上海恩邦2088A系列压力变送器 量程（0-5）kPa 准确度等级0.1级 316L膜片 普通型 智能LCD显示 常温 M20X1.5外螺纹接口 4-20mA 智能带Hart协议 24VDC 工作电源 | |
2088系列量程表 | 表7 | |||||
表压代码 | 绝压代码 | 测量范围 | 扩散硅过载 | 陶瓷电容过载 | 扩散硅 | 陶瓷电容 |
G01 |
| (0～5)kPa | 0.6MPa | * | ||
G02 |
| （0～7）kPa | 9.0kPa | 0.6MPa | * | * |
G03 |
| （0～10）kPa | 0.6MPa | * | ||
G04 |
| （0～16）kPa | 0.6MPa | * | ||
G05 | A05（陶瓷电容） | （0～20）kPa | 30kPa | 0.6MPa | * | * |
G06 | （0～25）kPa | 40kPa | 1.0MPa | * | * | |
G07 | （0～35）kPa | 55kPa | * | |||
G08 | （0～40）kPa | 1.0MPa | * | |||
G09 | A09（扩散硅） | （0～70）kPa | 90kPa | 1.0MPa | * | * |
G10 | A10 | （0～100）kPa | 150kPa | 1.0MPa | * | * |
G11 | A11 | （0～200）kPa | 300kPa | 1.8MPa | * | * |
G12 | A12 | （0～350）kPa | 500kPa | * | ||
G13 | A13 | （0～400）kPa | 2.5MPa | * | ||
G14 | A14 | （0～1.0）MPa | 1.5MPa | 4.0MPa | * | * |
G15 | A15 | （0～2.0）MPa | 3.0MPa | 8.0MPa | * | * |
G16 | A16 | （0～2.5）MPa | 4.0MPa | * | ||
G17 | A17 | (0～7.0)MPa | 9.0MPa | * |
| |
G18 | A18 | (0～10)MPa | 15MPa | * |
| |
G19 | A19 | (0～20)MPa | 30MPa | * |
| |
G20 | A20 | (0～35)MPa | 45MPa | * |
| |
G21 | A21 | (0～70)MPa | 90MPa | * |
| |
G22 | (-2.5～2.5)kPa | 0.6MPa | * | |||
G23 | (-5～5)kPa | 0.6MPa | * | |||
G24 | (-10～10)kPa | 30kPa | 0.6MPa | * | * | |
G25 | (-20～20)kPa | 60kPa | 0.6MPa | * | * | |
G26 | (-40～40)kPa | 150kPa | 0.6MPa | * | * | |
G27 | (-100～100)kPa | 300kPa | 1.0MPa | * | * | |
G28 |
| (-100～400)kPa | 600kPa | 2.5MPa | * | * |
G29 |
| (-100～500)kPa | 1.0MPa | 4.0MPa | * | * |
G30 |
| (-100～1000)kPa | 1.5MPa | 4.0MPa | * | * |
G31 |
| (-100～2)MPa | 3.0MPa | 8.0MPa | * | * |
G32 |
| (-100～4.0)MPa | 3.0MPa | 8.0MPa | * | * |
G33 |
| (-100～7.0)MPa | 3.0MPa | 10.0MPa | * | * |
