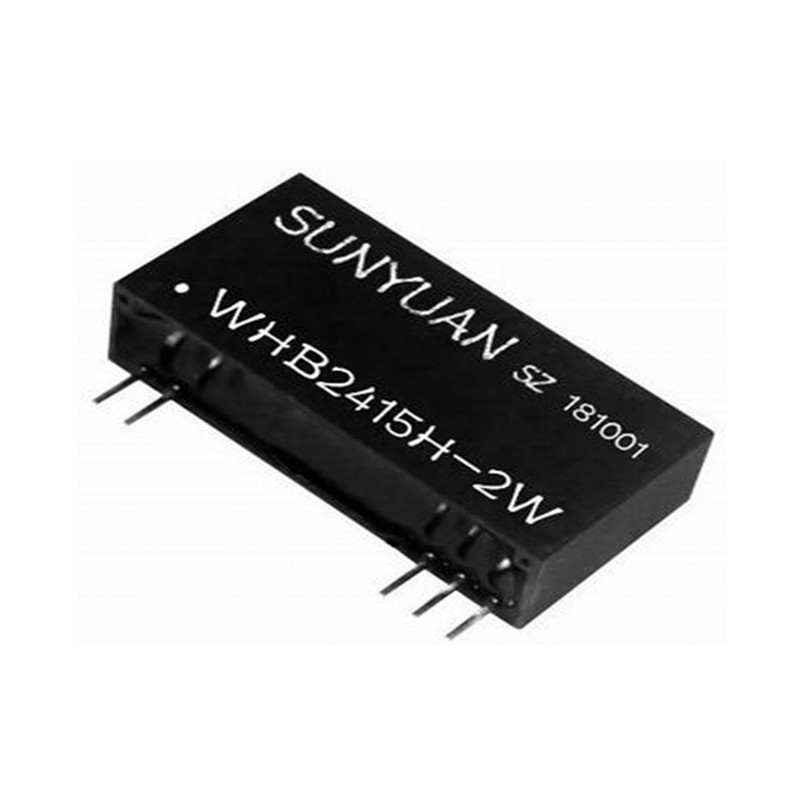

顺源新研制的WHB系列DC/DC模块电源采用宽爬电距离及新隔离材料技术方案设计，符合国家电力行业DL/T 614-2007多功能电能表协议标准中关于外接RS232/RS485总线控制通讯接口的相关安全规定。是当前在轨道交通高压供电监测、电网用电负荷管理终端、多功能电能表、血液分析仪、生命监护仪等轨道交通、电力医疗行业等常用的仪器仪表设备中，总线以太网接口智能控制专用高隔离抗静电脉冲模块电源。SIP12Pin单排直插高集成小体积封装技术使模块具备10KVAC（约15000VDC）隔离特性及自恢复过载短路保护及稳压输出功能。
顺源科技以“客户的成功，我们的价值”为经营理念，按照ISO 2012质量技术管理体系的要求，坚持开展改进、改善、创新工作，不断提高产品质量、降低生产成本、拓展产品应用范围、推陈出新研发新品。以适应当前电子信息技术前日新月异发展的形势及满足客户产品研发创新和升级换代的需求。
顺源科技在DC-DC模块电源、隔离放大器变送器、数据采集器、二线制变送表产品上有16年的设计、生产和应用经验。公司专业的工程师团队在更深入的理解和设计知识方面，相对于同行业竞争者有绝对的优势。为需要解决信号干扰、信号负载匹配、地线隔离、电源转换、数据采集、信号隔离、AD/DA转换等用户提供了大量解决方案。顺源的每个产品所用器件原材料都超出所预定的规格来设计生产出高稳定性的产品，这些保证了产品在各种恶劣环境运行过程中展现良好的性能。
详细技术资料：
http://www.szsunyuan.net/uploadfile/2018/1108/20181108052333683.pdf
外形尺寸及引脚功能描述
（备注： 产品引出的10脚是内部悬空的无功能脚位，可用于加强模块与PCB板固定的机械强度）
输入电压
3.3, 5, 9, 12, 15, 24 VDC
输出电压
3.3, 5, 9, 12, 15 VDC
备注：如需其它非标准输出电压值规格的用户请咨询顺源科技公司
电气特性
以下数据除特殊说明外，均为TA=25° C，标称输入电压，额定输出电流时测得。
输入特性
电压范围 +/- 10%标称值
内部滤波 陶瓷电容
隔离特性
额定电压 10,000 VAC（约15000VDC）
泄漏电流 1 mA
测试时间 ≤60S
电阻 109 Ohm
电容 60 pF type.
输出特性
抗静电等级 ≥10000VAC 脉冲群
电压精度 输出电压波动范围为+/-2%标称值(负载变化范围0-100%)
( 20 MHz BW) 纹波及噪音 <50 mVp-p，max
可持续短路时间 输出具有自恢复过载短路保护功能
线性电压校准 +/- 0.5 % max，(3.3 VDC output +/- 1 % max )
负载电压校准 +/- 0.5 % typ， +/- 1 % max， (No load to full load)
温度系数 +/- 0.02 % / °C
外接滤波电容 建议输入与输出端外接电容≤4.7uF，否则易损坏模块
一般特性
效率 60% to 80%
开关频率 60KHz，type.
环境特性
工作温度(环境) - 40° C to + 70° C
存储温度 - 55 °C to + 105 °C
降低定额值 见温度特性曲线图
湿度 ≤ 75 %，非压缩
冷却方式 自然空冷
外形特性
SIP （单列直排）封装尺寸 33.0 x 10.5 x 15.5 mm
1.3 x 0.413 x 0.61英寸
重量 6g~10g
外壳材料 非传导阻燃黑塑料
WHB系列产品型号举例 （以下数据是产品在连续满负载老化8小时后检测值）
| 产品型号 | 输入电压Vin(VDC) | 输入电流 空载(mA) |
输入电流 满载(mA) |
输出电压Vout(VDC ) | 输出电流(max.mA) | 满载效率(%TYPE) |
| WHB0503H-1W | 5 | 20 | 317 | 3.3 | 303 | 63 |
| WHB0505H-1W | 5 | 30 | 300 | 5 | 200 | 66 |
| WHB0512H-1W | 5 | 30 | 260 | 12 | 83 | 76 |
| WHB0515H-1W | 5 | 32 | 255 | 15 | 67 | 78 |
| WHB1205H-1W | 12 | 14 | 126 | 5 | 200 | 66 |
| WHB1209H-1W | 12 | 15 | 120 | 9 | 111 | 69 |
| WHB1212H-1W | 12 | 15 | 110 | 12 | 83 | 75 |
| WHB1215H-1W | 12 | 16 | 115 | 15 | 67 | 72 |
| WHB2405H-1W | 24 | 8 | 61 | 5 | 200 | 68 |
| WHB2409H-1W | 24 | 9 | 58 | 9 | 111 | 72 |
| WHB2412H-1W | 24 | 12 | 70 | 12 | 83 | 60 |
| WHB2415H-1W | 24 | 9 | 60 | 15 | 67 | 69 |
| WHB0505H-2W | 5 | 55 | 580 | 5 | 400 | 68 |
| WHB0512H-2W | 5 | 35 | 450 | 12 | 167 | 88 |
| WHB0515H-2W | 5 | 40 | 495 |
