HYM6080磁性液位变送器由不锈钢探杆和信号调理电路组成。探杆内部是一串精密电阻，并且每10mm长有一个磁驱动开关，也可选择5mm长设置一个磁驱动开关。电路板包含有电阻和开关，其长度和量程一致，压缩放置在液位变送器的探杆中。该变送器的探杆以捆绑的形式固定在磁翻板液位计或磁控浮子液位计的主导管外侧，使其处于同一磁耦系统中。当磁性浮子随液位上下移动时，探杆内对应液位位置的磁驱动开关受浮子内磁场的作用而动作，电阻链阻值发生变化，通过信号调理模块将变化的电阻信号转换成二线制4～20mADC标准信号输出。该信号可方便与微电脑工业智能控制仪配套使用，或接其它二次仪表，从而达到显示、控制、调节和报警的目的。该磁感应液位变送器广泛应用于工业过程控制﹑石油﹑化工﹑冶金等行业，特别是高温和高压环境下的液位测量和信号输出。
◆ 标准4～20mADC电流信号输出
◆ 配套磁控浮子液位计或磁翻板液位计使用
◆ 区别于压力变送器，特别适用于高温高压场合
◆ 零点和满量程可调
◆ 液位变送器与介质完全隔离，抗干扰强，长期稳定性好
◆ 外观和结构多样，特殊要求可定制，适用于各种场合
| 测量介质： | 与304、316L不锈钢兼容的各种液体 |
| 量 程： | 0～0.5…10m |
| 精 度： | ±10mm (±5mm可选) |
| 环境温度： | -30～70℃ |
| 贮存温度： | -40～100℃ |
| 供电电源： | 24V(10～30V) |
| 输出信号： | 4～20mADC |
| 输出方式： | 二线 |
| 绝缘电阻： | 100MΩ，500VDC |
| 负载电阻： | ≤（U-10）/0.20Ω |
| 外壳防护： | IP65 |
| 电器连接： | Φ6.0mm专用屏蔽电缆1.5米 |
| 远传距离： | 最大3Km,敷设电缆其电容、电感最大值不超过0.13μF、4.12mH |
| 安装方式： | 垂直安装，用不锈钢抱箍固定于配套的磁控浮子液位计主导管外侧 |
探杆：不锈钢304或316L
接线盒外壳：铝合金

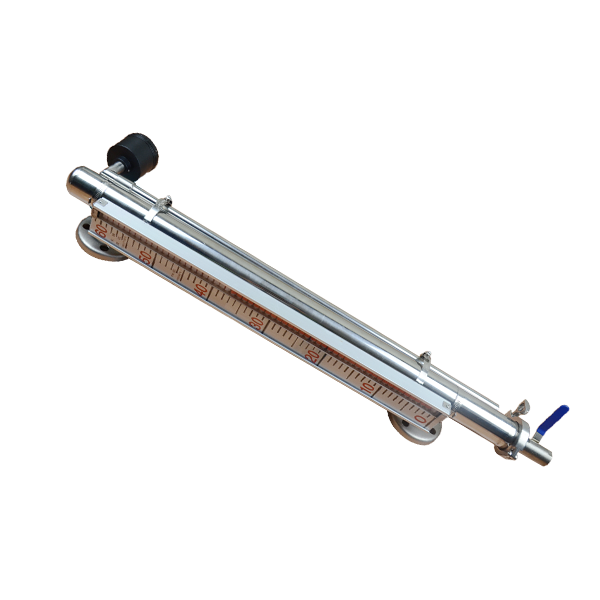

附：本公司配套UZ型磁控浮子液位计
主要技术指标
测量范围：500mm～10000mm
指示精度：±10mm
公称压力：＜2.5MPa
液体温度：-10～200℃（特殊要求可达450℃）
液体密度：≥0.45g/cm3
液体粘度：＜150mPa•s(对于粘度较大或低温易结晶的介质可选择蒸汽夹套型)
公称通径：DN20
连接法兰：采用化工部HG 20592～20635-97标准
