√ 采用凌动第 4 代 Bay Trail 超低功耗单芯片处理器
√ 集成双 Intel 千兆网络，支持巨型帧
√ 6 串口，支持两路隔离 RS485
√ 2 个板载显示接口
√ 灵活的多接口扩展支持
√ 可选 9~30V 直流宽压电源
√ 支持 WiFi/4G 的无线扩展
√ 超紧凑机身适合更多嵌入式场境
√ 高温五线电阻触摸屏

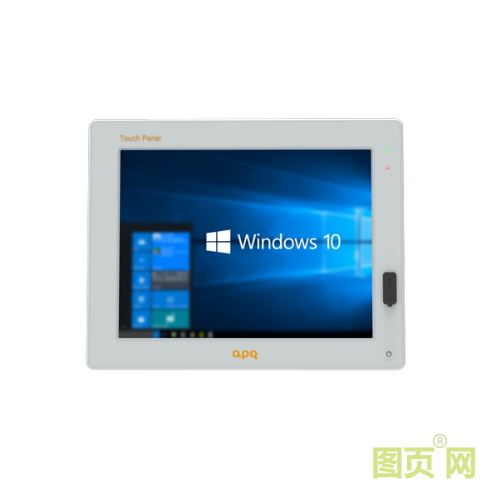

P17RF-E6 / 17寸电阻触摸屏，无风扇
OS：
Win7
Win8
Win10
Linux
通讯：
3G
4G
WiFi
硬盘：
可选
参数
概述
工程图
产品详情页
公告说明
系统参数
CPU
Intel® Celeron® J1900,Quad-core, clock speed 2.00G, TDP 10W
芯片组
SoC
BIOS
AMI SPI 64Mb，支持高级电源管理ACPI，CPU温度、系统电压实时监控
内存接口
1条单通道 SO_DIMM 插槽，支持 插槽，支持 DDR3L 1066 /1333/1600MHz
内存容量
可扩展至8GB
储存
1 * SATA 2.0（内置）；1 * M-SATA（内置）
显示芯片组
Intel(R) HD Graphics，支持DirectX 11
显示输出
1 * HDMI（最大支持分辨率支持：1920x1200，@ 30Hz） ；1 * VGA（ 最大支持分辨率支持：2048x1536）
网络芯片
2 * Intel® Ethernet Connection；LAN1：I211-AT，支持WOL
WIFI&4G
1 * Mini-PCIE（支持WiFi，3G/4G，选配）； 1 * SIM卡槽
音频芯片
Realtek ALC662VD
音频接口
1 * Mic-in + 1 * Audio-out
USB芯片
1 * Chipset + HUB
USB接口
1 * USB3.0 + 7 * USB2.0
串口芯片
IT8786
串口接口
6 * DB9 RS232（COM1/2支持RS485/RS422,RS485带光电隔离,11520）
扩展-加密狗支架
1 * 内置USB 2.0（选配）
扩展-GPIO
1* DSUB-25(4路5V~40V光电隔离输入，4路AC:120V/0.5A DC:24V/1A OMRON继电器隔离输出/4路光电隔离24V@10mA输出，选配)
扩展-PCIe
1 * Mini-PCIe
扩展-aDoor
1 * 支持APQ标准化aDoor模块扩展
电源类型
DC
电源接口
1 * DIN-422头，带锁
输入电压
12V（可选9~30V 宽压电源方案）
LED/按钮
1 * 开机按钮（含状态LED）
Watchdog
中断、系统重启/255级定时间隔
OS
Windows 7/8.1/10 32 位/64位、 Linux
液晶显示屏
显示屏
17” SXGA+ Color TFT-LCD
分辨率
1280(H)*1024(V)
最大色位
16.7M(6-bit + Hi-FRC)
显示区域
337.92(W)*270.336(H) mm
响应时间
3.8/1.2 (Typ.)(Tr/Td) (ms)
背光
WLED
背光 MTBF
50,000 小时
亮度
250 cd/m2
对比度
1000:1
像素距离
0.264*0.264 mm
可视角度
170(H)/160(V)
长宽比
5:4
触控参数
触摸屏类型
五线高温电阻单点触控
触摸通讯方式
USB
分辨率
4096*4096
表面硬度
3H
透光率
＞81%
输入方式
手指/触摸笔
点击寿命
250克力度，3500万次
笔画寿命
250克力度，500万次
触控响应时间
＜5ms
静电等级
接触6KV，空气8KV
机构参数
颜 色
工业灰
外形尺寸
406.5mm(L) x 323.2mm(W) x 64.5mm(H)
箱体尺寸
399.5mm(L) x 316.3mm(W) x 58.5mm(H)
开孔尺寸
399.5mm(L) x 316.3mm(W)
安装选项
100mm VESA 安装和前部嵌入式安装
重量
不含包装：4.8 kg；含包装：5.6 kg
环境参数
工作温度
0°C ~ 50°C
储存温度
-20°C~60°C
相对湿度
10%~90%@40°C（非凝结）
冲击
10G，11秒间隔，半正弦波
震动
1.5Grms@5~500Hz，random，1 hr/axis
