√ 支持 Intel ®6/7 th Core™ i7/i5/i3 桌面级多核处理器
√ 搭配 Q170 工业级芯片
√ 2 个 DDR4 SO-DIMM，最高支持 32GB，双通道支持
√ 支持同步/异步双显/三显
√ 6 个 USB 3.0 接口和 4 个 DB9 串口
√ 最高可扩展 6 个 intel 千兆网络接口
√ 3 硬盘存储支持
√ 支持 18~36V 宽压输入
√ 高温五线电阻触摸屏
√ PWM 智能风扇主动散热

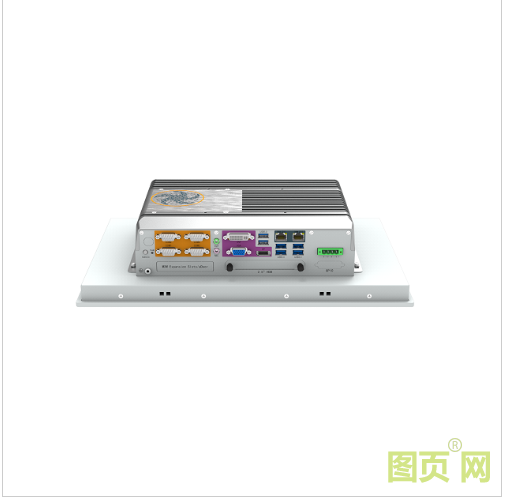

PK156CQ-E7S / 15.6寸电容屏，高功率
通讯：
4G
WiFi
蓝牙
aDoor：
网口
USB
MXM：
GPIO
网口
参数
概述
工程图
产品详情页
公告说明
系统参数
CPU
Intel® 6/7 th Core™ i3/i5/i7 桌面级 LGA1151 CPU TDP=65W
芯片组
Intel® Q170 Chipset
BIOS
AMI SPI 64Mb，支持高级电源管理ACPI，CPU温度、系统电压实时监控
内存接口
2 * DDR4 SO-DIMM，@1.2V，2133/2400MHz
内存容量
单根最大支持16G，双通道支持，可扩展至32GB
储存
1 * 2.5〞HDD，支持5~9.5mm，支持插拔；1 * 2.5〞HDD，支持5~9.5mm，内置；1 * M.2 SATA 3.0（22*42mm），内置
显示芯片组
CPU集成Intel® HD Graphics，支持DirectX12
显示输出
1 * DP（最大支持分辨率支持：4096x2304 x24bpp，@ 60Hz）；1 * DVI-D（最大支持分辨率支持：1920x1200，@ 30Hz）；1 * VGA（ 最大支持分辨率支持：2048x1536）
网络芯片
1 * DP（最大支持分辨率支持：4096x2304 x24bpp，@ 60Hz）
WIFI&4G
1 * Mini-PCIE（半高/全高，支持802.11b/g/n，3G/4G，选配）； 1 * SIM卡槽
音频芯片
Realtek ALC662VD
音频接口
1 * Mic-in + 1 * Audio-out
USB芯片
Intel® Q170 Chipset
USB接口
6 * USB 3.0
串口芯片
IT8786
串口接口
4 * DB9 RS232（COM1/COM2支持RS485/RS422/RS232，BIOS控制）
扩展-加密狗支架
1 * 内置USB 2.0（选配）
扩展-GPIO
1 * 20pin端子①；1* DSUB-25②；1 * DSUB-37③；注：①、②、③三选一
扩展-PCIe
1 * Mini-PCIe ；1 * MXM 3.0（支持4个GigE&16路隔离GPIO）
扩展-aDoor
1 * 支持APQ标准化aDoor模块扩展
电源类型
DC
电源接口
1 * 4pin 5.08凤凰端子，带锁孔
输入电压
18V~36V宽压输入
LED/按钮
1 * 开机按钮（含状态LED）；1 * 复位/重启按钮（关机情况下，长按≥3秒，清CMOS，开机情况下，短按0.2~1s重启）
Watchdog
中断、系统重启/255级定时间隔
OS
6th Core™ ：Windows 7/8.1/10 32 位/64位、 Linux ；7th Core™ ：Windows 7/8.1/10 64 位、 Linux
液晶显示屏
显示屏
15.6”WSXGA+ TFT LCD
分辨率
1366(H)*768(V)
最大色位
16.7M(6-bit + Hi-FRC)
显示区域
344.232*193.536 mm
响应时间
8ms
背光
WLED
背光 MTBF
50,000小时
亮度
300 cd/m2
对比度
500:1
像素距离
0.252*0.252 mm
可视角度
170(H)/160(V)
长宽比
16:9
触控参数
触摸屏类型
投射式电容10点触摸
触摸通讯方式
USB
分辨率
4096*4096
表面硬度
7H
透光率
＞90%
输入方式
手指/电容触摸笔
点击寿命
笔画寿命
触控响应时间
＜5ms
静电等级
接触4KV，空气 8KV
机构参数
颜 色
工业灰+铁灰色
外形尺寸
407.5mm(L) x 260.5mm(W) x 61.5mm(H)
箱体尺寸
398mm(L) x 251mm(W) x 56.5mm(H)
开孔尺寸
398mm(L) x 251mm(W)
安装选项
100mm VESA 安装和前部嵌入式安装
重量
不含包装：7.8kg；含包装：10.6kg
环境参数
工作温度
0°C ~ 60°C
储存温度
-20°C~60°C
相对湿度
10%~90%@40°C（非凝结）
冲击
10G，11秒间隔，半正弦波
震动
1.5Grms@5~500Hz，random，1 hr/axis
