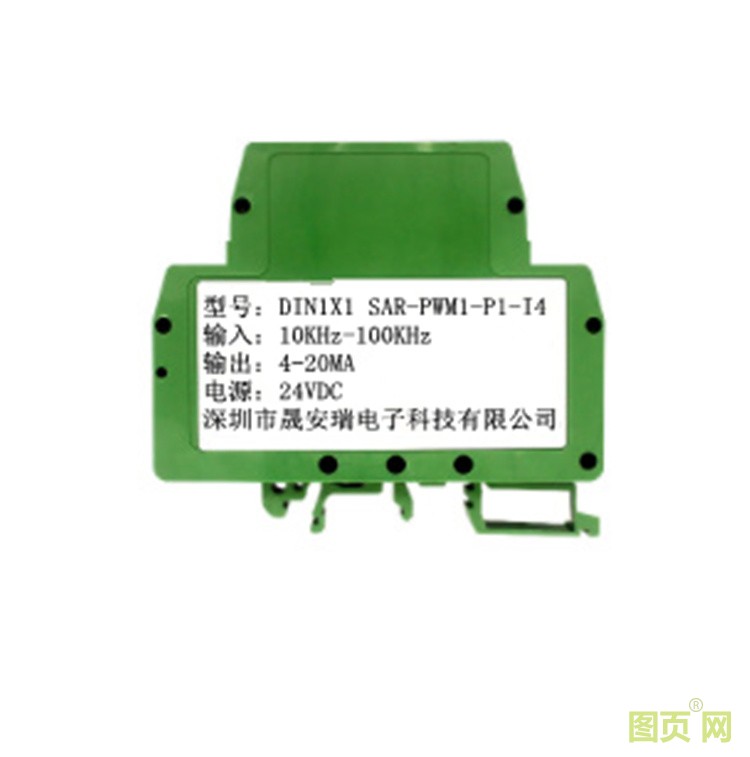

pwm转4-20ma传感器信号隔离变送器

⑴精度等级：0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用

⑵辅助电源：5V/12V/15V/24VDC（范围±10%）

⑶PWM脉宽调制信号输入: 50Hz~100KHz

⑷输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力

⑸全量程范围内极高的线性度（非线性度<0.2%）

⑹标准DIN35 导轨式安装

⑺具有较强的抗电磁干扰和高频信号干扰能力

应用：

⑴数字信号转模拟信号，DA变换                     ⑵隔离4-20mA或0-20mA信号传输

⑶工业现场特殊信号隔离及变换                      ⑷PWM信号长线无失真传输

⑸仪器仪表信号收发                                ⑹电力监控、医疗设备隔离

⑺变频器信号隔离采集                              ⑻PLC/FA 电机信号隔离控制

⑼脉宽测量

产品选型表：

DIN1x1 SAR – PWM□ - P□ - U/I□

选型举例：

例1：输入信号:100Hz PWM  供电电源:24V  输出信号:4-20mA  型号:DIN1x1SAR PWM2-P1-A4

例2：输入信号: 5KHz PWM  供电电源:12V   输出信号:0-10V   型号:DIN1x1 SAR PWM3-P2-V2

例3：输入信号: 20KHz PWM    供电电源:24V   输出信号:4-20mA  型号:DIN1x1 SAR PWM4-P1-A4

产品最大绝对额定值：

Continuous Isolation Voltage（持续隔离电压）:3000VDC

Junction Temperature（工作温度）:+85℃

Storage Temperature （存贮温度）:+150℃

Lead Temperature   （焊接温度）:+300℃（10秒）

电源电压范围：±10%Vin

注意：如果超出上述范围，产品可能会引起永久性损坏。

通用参数

                                                     注: 产品响应时间有要求的请另做注明。电流输出型如果要求负载电阻500Ω请另做注明。
