>>输 入：Ni1000, NTC 10K, NTC 20K,
Pt100, Pt1000,Pt10,Cu50,Cu100,
热电偶J/ K/ T/ E/ R/ S/ B 型等等
(测量的温度范围均可定制)
(也可定制非线性的电压电流信号)
>>输出信号：4~20mA，0~5V，0-10V 等标准信号
也可以选择12V的PWM信号输出
>>辅助电源：5V、9V、12V、15V或24V直流单电源供电
>>工业级温度范围: - 45 ~ + 85 ℃
>>精度等级：0.1级(FSR%，相对于温度)
>>内含线性算法处理和长线补偿功能
>>隔离耐压：2500VDC(1mA,60S)，输入/输出/电源 三隔离
>>安装方式：DIN35导轨安装
>>外形尺寸：79x69.5x25mm
概述:

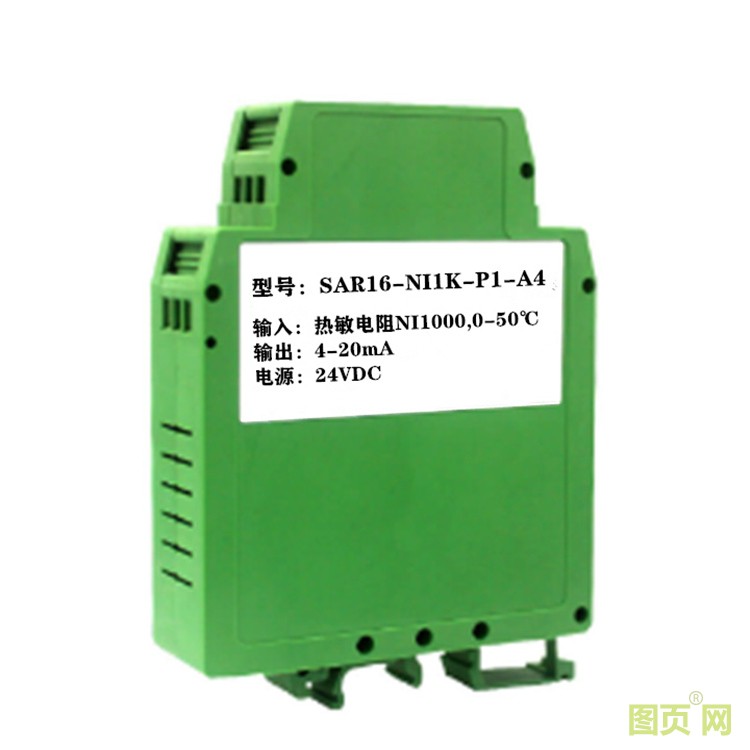

热电阻温度变送器产品主要用于Ni1000, NTC 10K, NTC 20K, Pt100，Pt1000，Pt10, Cu50,Cu100，热电偶J/ K/ T/ E/ R/ S/ B 型等传感器信号的隔离与变送 (传感器需用户自己配)，在工业上主要用于测量各种温度信号。该变送器内有线性化和长线补偿功能，数据通过单片机算法处理，保证了输出信号和温度的精确对应，测量热电偶时，内置温度器，可以用于冷端补偿。出厂时按照国标分度表校正，完全达到0.1级精度要求。也可以根据用户提供的分度表进行特殊定制，满足客户的测量需求。输入、输出和辅助电源之间是完全隔离（三隔离），可以承受2500VDC的隔离耐压。
产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。
SAR16系列温度信号隔离放大器使用非常方便，仅需接好线，即可实现温度信号的隔离变送。具体选型可以参考产品选型表格，也可以咨询客服人员
产品选型:
|
输入类型： |
温度范围：T |
供电电源：P |
输出型号： |
||||
|
|
代码 |
T |
代码 |
P |
代码 |
电流：A |
代码 |
|
PT100 |
Z1 |
-20～-100℃ |
T1 |
24VDC |
P1 |
0-20mA |
A3 |
|
PT10 |
Z2 |
0～-100℃ |
T2 |
12VDC |
P2 |
4-20mA |
A4 |
|
Cu100 |
Z3 |
0～-150℃ |
T3 |
5VDC |
P3 |
用户自定义 |
Au |
|
Cu50 |
Z4 |
0～-200℃ |
T4 |
15VDC |
P4 |
|
|
|
Pt1000 |
Z5 |
0～-400℃ |
T5 |
用户自定义 |
Pu |
0-5V |
V1 |
|
Ni1000 |
Ni |
用户自定义 |
Tu |
|
|
0-10V |
V2 |
|
NTC 10K |
NTC10 |
|
|
|
|
1-5V |
V6 |
|
NTC 20K |
NTC20 |
|
|
|
|
用户自定义 |
Vu |
|
用户自定义 |
Ru |
|
|
|
|
||
|
|
|
|
|
|
|
||
|
热电偶J型（0℃～760℃） |
J |
|
|
|
|
||
|
热电偶K型（0℃～1000℃） |
K |
|
|
50Hz,12V PWM |
PWM1 |
||
|
热电偶T 型（-100℃～400℃） |
T |
|
|
100Hz, 12V PWM |
PWM2 |
||
|
热电偶E 型（0℃～1000℃） |
E |
|
|
1KHz, 12V PWM |
PWM3 |
||
|
热电偶R型（500℃～1750℃） |
R |
|
|
10KHz, 12V PWM |
PWM4 |
||
|
热电偶S型（500℃～1750℃） |
S |
|
|
100KHz, 12V PWM |
PWM5 |
||
|
热电偶B 型（500℃～1800℃） |
B |
|
|
用户自定义 |
PWMz |
||
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
||
|
0-20mA |
A3 |
|
|
|
|
||
|
4-20mA |
A4 |
|
|
|
|
||
|
用户自定义 |
Au |
|
|
|
|
||
|
|
|
|
|
|
|
||
|
0-5V |
V1 |
|
|
|
|
||
|
0-10V |
V2 |
|
|
|
|
||
|
用户自定义 |
Vu |
|
|
|
|
||
注：热电阻产品可以选择温度范围，或者自定义温度范围。热电偶产品只能是选型里固定的温度范围。
选型举例1：
输入：Ni1000 温度范围：-20~100℃ 供电电压：24V 输出：4-20mA
型号： SAR16-Ni-T1-P1-A4
选型举例2：
输入：Pt1000 温度范围：0~200℃ 供电电压：12V 输出：0-10V
型号： SAR16-Z5-T4-P2-V2
通用参数：
精 度 ------- 0.1% （相对于温度）
输 入 ------- Ni1000, NTC 10K, NTC 20K, 默认两线输入
Pt100, Pt1000,Pt10,Cu50,Cu100, 默认三线输入
热电偶J/ K/ T/ E/ R/ S/ B 型 两线输入
订购时需选择一个温度范围来和输出相对应。
输 出 ------- 标准的电压或电流信号。也可由用户自定义。也可以选择12V的PWM信号输出。
响应时间 ------- ≤100mS
辅助电源 ------- DC5V、9V、12V、15V、24V
功 率 ------- < 1W
温度漂移 ------- 50ppm/℃（典型值）
负载能力 ------- 电压输出：≥ 2 kΩ
电流输出：≤ 450Ω
隔 离 ------- 信号输入/输出/输出/辅助电源 三隔离
隔离电压 ------- 2500VDC，1分钟，漏电流 1mA
耐冲击电压------- 3KV， 1.2/50us(峰值)
工作温度 ------- -40 ~ +85℃
存储温度 ------- -40 ~ +85℃
工作湿度 ------- 10 ~ 90% (无凝露)
存储湿度 ------- 10 ~ 95% (无凝露)
