主要特性:
>> 精度、线性度误差等级： 0.1、0.2、0.5级
>> 4-20mA/0-5V/0-10V等标准信号输入
>>可选择RS485通讯输入，支持Modbus协议
>>PWM信号输出，PWM频率可选
>>PWM输出驱动能力可达5A
>> 信号输入/信号输出 3000VDC隔离
>>可选择一进一出，一进两出，两进两出
>> 可选5V、12V、15V或24V直流单电源供电
>>PWM信号幅值等于供电电源电压
>>辅助电源与PWM信号不隔离
>> 螺丝固定安装，插拔式接线端子
>> 尺寸：120 x 105 x 29mm
>> 工业级温度范围: - 45 ~ + 85 ℃
应用：

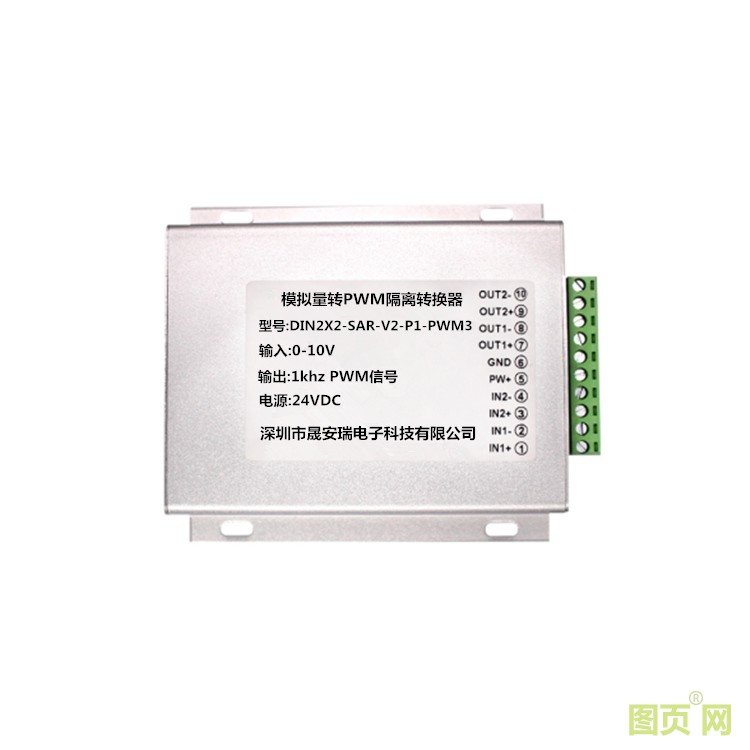

>> 机器视觉灯光控制 产品外观图
>> LED灯光亮度调节
>> 电磁阀、比例阀门线性驱动器
>> 模拟量电机控制器
>> 电磁驱动线圈或大功率负载
>> RS-485远程设备控制
产品选型表：
DIN□□ SAR – V(A)□ – P□ – PWM□ – □
|
通道数量 |
输入信号 |
供电电源 |
输出信号 |
附加参数 |
|
DIN1X1：一进一出 DIN1X2：一进两出 DIN2X2：两进两出 |
V1：0-5V V2：0-10V V3：0-75mV V4：0-2.5V Vz：电压范围自定义 A1：:0-1mA A2：0-10mA A3：0-20mA A4：4-20mA Az：电流范围自定义 RS485：RS485通讯接口 |
P1:24VDC P2:12VDC P3:5VDC P4:15VDC Pz:用户自定义 |
PWM1:50Hz PWM2:100Hz PWM3:1KHz PWM4:10KHz PWM5:100KHz PWMz: 用户自定义
|
缺省：常规产品，无附加参数。可以直接驱动电磁阀。 MC：12V PWM信号输出，可以作为其他设备的控制信号，驱动能力30mA以内，不能直接驱动电磁阀。选择这个参数的接线图请参看附录。本文档第8页。
|
选型举例：
例1：一进一出 输入信号:0-10V 供电电源:24V 输出信号:100Hz PWM 型号:DIN1x1 SAR V2-P1-PWM2
例2：一进两出 输入信号:0-10V 供电电源:12V 输出信号:100KHz PWM 型号:DIN1x2 SAR V2-P2-PWM5
例3：两进两出 输入信号:4-20mA 供电电源:24V 输出信号:10KHz PWM 型号:DIN2x2 SAR A4-P1-PWM4
例4：一进两出 输入信号:RS485 供电电源:24V 输出信号:100KHz PWM 型号:DIN1x2 SAR RS485-P1-PWM5
例5：一进一出 输入信号:RS485 供电电源:15V 输出信号:1KHz PWM 型号:DIN1x1 SAR RS485-P4-PWM3
例6：一进一出 输入:0-10V供电电源:12V 输出:5KHz PWM 型号:DIN1x1 SAR V2-P2-PWMz（PWMz：5KHz）
例7：一进两出 输入: RS485 电源:24V 输出:10KHz PWM附加参数MC型号:DIN1x2 SAR RS485-P1-PWM4-MC
