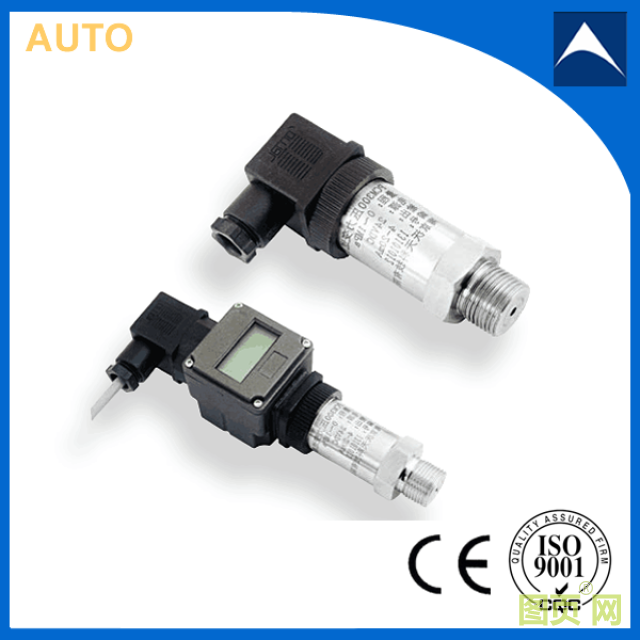

SP压力变送器是引进国外的关键部件和技术制造，可以用来连续测量过程流体（液体、气体、蒸汽）的压力、液位等参数，并转化成4~20mA标准信号与单元仪表或DCS系统、PLC进行组合，构成自控系统，广泛用于石油、化工、冶金、电力、食品卫生、啤酒、纺织、医药等各种行业的工艺量控制与测量。
产品特点：
测量精度高，温度稳定性好 抗过载，耐冲击 体积小，重量轻 安装简便，无需支架，可直接安装在管路上， 零点不受安装位置影响。
选型表：
|
SP圆柱型压力变送器选型表 |
||||||||
|
SP |
圆柱型压力变送器 |
|||||||
|
代码 |
外形分类 |
|||||||
|
H1 |
普通型赫斯曼接头 |
|||||||
|
H2 |
航空插头 |
|||||||
|
H3 |
直接引线（标配1米） |
|||||||
|
H4 |
平膜型 |
|||||||
|
H5 |
高温散热型 |
|||||||
|
H6 |
卡箍型 |
|||||||
|
H7 |
旋进型 |
|||||||
|
H8 |
法兰型 |
|||||||
|
量程（详见量程表）：A代表绝压；无标注代表表压；量程5kPa以下只能测量干燥气体 |
||||||||
|
代码 |
量程 |
代码 |
量程 |
代码 |
量程 |
代码 |
量程 |
|
|
K1 |
0~1kPa |
K2 |
0~2kPa |
K3 |
0~5kPa |
K4 |
0~10kPa |
|
|
K5 |
0~20kPa |
K6 |
0~50kPa |
K7 |
0~100kPa |
K8 |
0~200kPa |
|
|
K9 |
0~400kPa |
K10 |
0~500kPa |
K11 |
0~600kPa |
K12 |
0~1MPa |
|
|
K13 |
0~1.6MPa |
K14 |
0~2.5MPa |
K15 |
0~4MPa |
K16 |
0~6MPa |
|
|
K17 |
0~10MPa |
K18 |
0~16MPa |
K19 |
0~20MPa |
K20 |
0~25MPa |
|
|
K21 |
0~30MPa |
K22 |
0~35MPa |
K23 |
0~40MPa |
K24 |
0~60MPa |
|
|
K25 |
0~70MPa |
K26 |
0~80MPa |
K27 |
0~100MPa |
K28 |
10kPa（A） |
|
|
K29 |
30kPa（A） |
K30 |
50kPa（A） |
K31 |
100kPa（A） |
K32 |
200kPa（A） |
|
|
K33 |
500kPa（A） |
K34 |
1MPa（A） |
K35 |
2MPa（A） |
K36 |
±1kPa |
|
|
K37 |
±2kPa |
K38 |
±5kPa |
K39 |
±10kPa |
K40 |
±20kPa |
|
|
K41 |
±30kPa |
K42 |
±40kPa |
K43 |
±50kPa |
K44 |
±100kPa |
|
|
K45 |
-100~200kPa |
K46 |
-100~500kPa |
K47 |
-0.1~1MPa |
K48 |
0~-1kPa |
|
|
K49 |
0~-2kPa |
K50 |
0~-3kPa |
K51 |
0~-5kPa |
K52 |
0~-10kPa |
|
|
K53 |
0~-20kPa |
K54 |
0~-30kPa |
K55 |
0~-50kPa |
K56 |
0~-100kPa |
|
|
K57 |
-1kPa~0 |
K58 |
-2kPa~0 |
K59 |
-3kPa~0 |
K60 |
-5kPa~0 |
|
|
K61 |
-10kPa~0 |
K62 |
-20kPa~0 |
K63 |
-30kPa~0 |
K64 |
-40kPa~0 |
|
|
K65 |
-50kPa~0 |
K66 |
-100kPa~0 |
K67 |
定制 |
|||
|
代码 |
信号输出 |
|||||||
|
A1 |
4~20mA 两线制 |
|||||||
|
A2 |
1~5VDC 三线制 |
|||||||
|
A4 |
0~5VDC 三线制 |
|||||||
|
A4 |
0~10VDC 三线制 |
|||||||
|
RS |
RS485通讯接口，标准MOBDUS通讯协议 四线制 |
|||||||
|
A0 |
特殊定制 |
|||||||
|
连接方式（详见连接选型表） |
||||||||
|
代码 |
连接方式 |
代码 |
连接方式 |
代码 |
连接方式 |
代码 |
连接方式 |
|
|
B1 |
M6*1 |
B2 |
M8*1 |
B3 |
M8*1.25 |
B4 |
M10*1 |
|
|
B5 |
M10*1.5 |
B6 |
M12*1 |
B7 |
M12*1.25 |
B8 |
M12*1.5 |
|
|
B9 |
M14*1 |
B10 |
M14*1.5 |
B11 |
M16*1 |
B12 |
M16*1.5 |
|
|
B13 |
M18*1.5 |
B14 |
M20*1.5 |
B15 |
M27*2 |
B16 |
G1/8 |
|
|
B17 |
G1/4 |
B18 |
G3/8 |
B19 |
G1/2 |
B20 |
G3/4 |
|
|
B21 |
G1 |
B22 |
1/8NPT |
B23 |
1/4NPT |
B24 |
3/8NPT |
|
|
B25 |
1/2NPT |
B26 |
3/4NPT |
B27 |
R1/8 |
B28 |
R1/4 |
|
|
B29 |
R3/8 |
B30 |
R1/2 |
B31 |
ZG3/4 |
B32 |
7/16UNF |
|
|
B33 |
7/16UNF（内） |
B34 |
G1/4(内) |
B35 |
卡箍（50.5） |
B36 |
KF16 |
|
|
B37 |
法兰DN15 |
B38 |
法兰DN20 |
B39 |
法兰DN25 |
B40 |
法兰DN32 |
|
|
B41 |
法兰DN40 |
B42 |
法兰DN50 |
B43 |
法兰DN80 |
B44 |
DIN11851/11887 (DN25~DN80) |
|
|
B45 |
其他可定制 |
|||||||
|
代码 |
精度等级 |
|||||||
|
F1 |
0.1%FS |
|||||||
|
F2 |
0.25%FS |
|||||||
|
代码 |
膜片材质 |
|||||||
|
T1 |
316L |
|||||||
|
T2 |
钽膜片 |
|||||||
|
T3 |
特殊定制 |
|||||||
|
代码 |
供电电压 |
|||||||
|
G1 |
15-36VDC |
|||||||
|
G2 |
定制 |
|||||||
|
代码 |
特殊要求 |
|||||||
|
J |
不锈钢赫斯曼接头 |
|||||||
|
I |
其他定制要求 |
|||||||
|
选型举例：SP-H4-K6-A1-B15-F2-G1-J（圆柱型压力变送器 ， 平膜型， 量程0~50kPa， 信号输出：4~20mA， 连接方式：M27*2， 精度等级：0.25%FS，供电：9~36VDC， 不锈钢赫斯曼接头 ） |
||||||||
