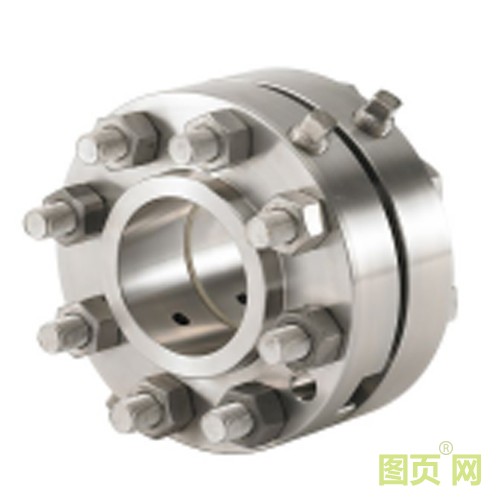

孔板流量计KOF

KOF200系列孔板流量计是无刻度的流量测量装置，它与气动、电动压差变送器或双波纹管差压变送器配套使用。在冶金、化工、石油、电力工业系统连续测量介质温度≤550℃的液体、气体、蒸汽流经孔板所产生的压差，变送器将该压差讯号转换成比例的输出信号，再有二次仪表或调节器，对被测量流量进行记录，指示或调节。

更多详情

产品用途：

该产品广泛应用于冶金、化工、石油、电力工业等行业。

产品特点：

·结构简单、安装方便；

·使用可靠性高；

·精度高，重复性高；

·安装的垂直度、同轴度好。

工作原理：

在管道内部装上孔板或喷咀等节流件，由于节流件的孔径小于管道内径，当流体流经节流件时，流束截面突然收缩，流速加快。节流件后端流体的静压力降低，于是在节流件前后产生静压力差，该静压力差与流过的流体流量之间有一定的函数关系、符合Q=K√ΔP.ρ 。用差压变送器（或差压计）测量节流件前后的差压，实现对流量的测量。

产品性能参数：

·公称直径：25mm≤DN≤1200mm，其它口径特殊定制

·公称压力：PN≤10Mpa

·工作温度：－50℃≦t≤550℃

·量程比：1:10,1:15

·精度：0.5级，1级

·量程范围：0.1～500T/h

·信号输出：4~20mA信号

·工作电源：220VAC（用于流量积算仪）、24VDC

·相对湿度：5%~90%

·大气压力：80KPa~106KPa

·通讯输出：RS485、HART协议
