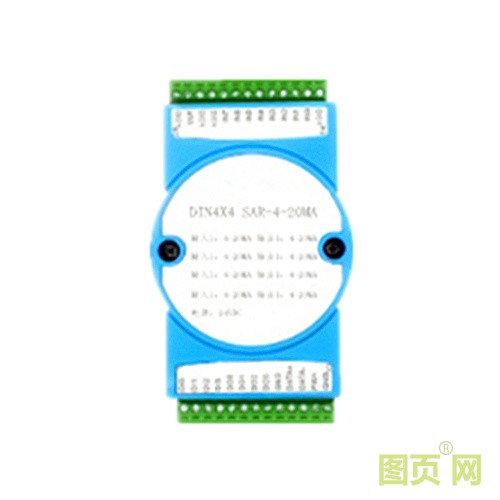

一进四出模块,4-20mA转0-10V隔离变送器

⑴精度等级：0.1级、0.2级。产品出厂前已检验校正，用户可以直接使用

⑵辅助电源：5V/12V/15V/24VDC（范围±10%）

⑶国际标准一路信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等

⑷四路输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力

⑸全量程范围内极高的线性度（非线性度<0.2%）

⑹标准DIN35 导轨式安装（尺寸：120 x 70 x 43mm）

⑺具有较强的抗电磁干扰和高频信号干扰能力

应用：

⑴模拟信号数据隔离、采集和变换，信号分配器             ⑵隔离4-20mA或0-20mA信号传输

⑶工业现场信号隔离及变换                               ⑷信号长线无失真传输

⑸仪器仪表信号收发                                     ⑹电力监控、医疗设备隔离

⑺变频器信号隔离采集                                   ⑻PLC/FA 电机信号隔离控制

⑼非电量信号变送

产品选型表：

DIN1x4 SAR -UI)□ - P□ - U/I□

选型举例：

例1：输入信号:0-10V  供电电源:24V  输出四路信号:4-20ma  型号:DIN1x4 SARU2-P1-I4

例2：输入信号:0-10V 供电电源:12V   输出四路信号:0-10V   型号:DIN1x4 SAR-U2-P2-U2

例3：输入信号:0-3V  供电电源:24V   输出四路信号:4-20ma  型号:DIN1x4 SAR-U8-P1-I4（U8:0-3.3V）

产品最大绝对额定值：

Continuous Isolation Voltage（持续隔离电压）:3000VDC

Junction Temperature（工作温度）:+85℃

Storage Temperature （存贮温度）:+150℃

电源电压范围：±10%Vin

注意：如果超出上述范围，产品可能会引起永久性损坏。

通用参数

注: 电流输出型如果要求负载电阻500Ω,请另做注明

引脚定义：
