⑴工业级温度范围: -45 ~ +85 ℃
⑵电源、信号： 1500VDC 两隔离，信号输入与输出之间不隔离。
⑶PWR:5VDC，12VDC，15VDC，24VDC±10%单电源供电，内部有反接保护。
⑷0-1KHZ/0-5KHZ/0-10KHZ/200-1KHZ等频率信号输入，国际标准信号0-5V/0-10V/4-20mA输出。
⑸低成本、小体积, SIP 12Pin，UL94V-0标准阻燃封装 PCB焊接
⑹使用环境：周围环境中不得有大量灰尘、强烈振动冲击，以及对元器件有腐蚀的气体存在
产品应用：
⑴克服分散采集、信号传输远距离带来的回路串扰、强电干扰问题
⑵实现模拟信号之间的互相自由连接
⑶模拟信号地线干扰抑制
⑷非电量信号变送
产品概述：
频率转换模块产品的主要功能是将频率信号按照线性比例转换成标准的电压电流信号，产品广泛应用在电力、远程监控、仪器仪表、医疗设备、工业自控等行业。该模块内部嵌入了一个高效隔离的微功率的电源实现了供电电源和信号之间的隔离，方便了客户在供电电源上的选择，还有一个高线性的FV变换器，该产品大大简化了用户的设计，提高了PCB的空间利用率，还可以根据产品的需要在前端增加光耦隔离电路，来实现信号的隔离。此系列产品只需外部加零点和满度调节电位器就可以实现模拟信号的隔离放大和传输
产品选型：

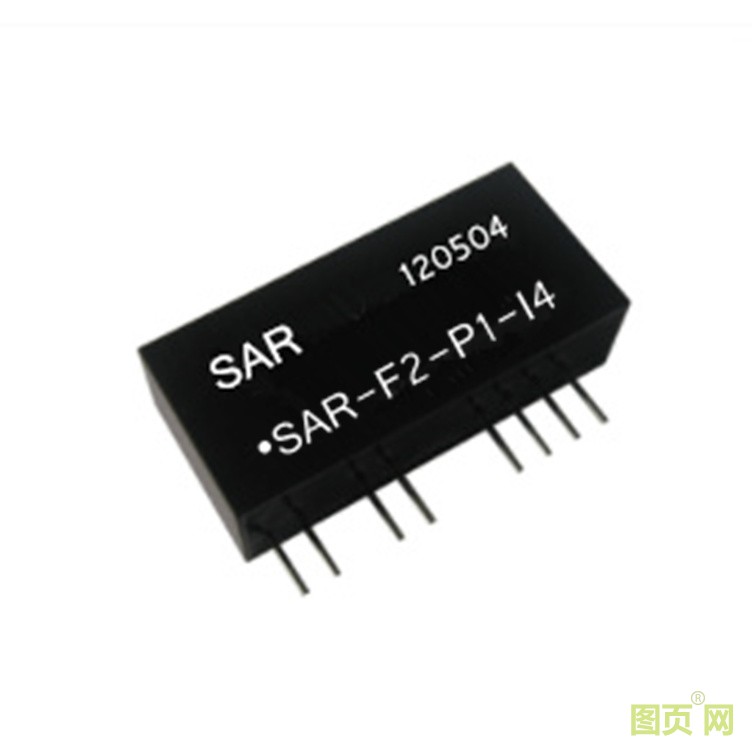

SAR - F - P - U(A)
1、产品系列：非隔离频率转电压电流模块系列
2、基准电压输出
|
F1：0-1KHZ |
F2：0-5KHZ |
F3：0-10KHZ |
F4：200HZ-1KHZ |
Fz:用户自定义 |
3、供电电源
|
P1：24VDC |
P2：12VDC |
P3：5VDC |
P4：15VDC |
PZ：用户自定义 |
4、产品信号输出
|
U1：0-5V |
U2：0-10V |
|
U4:0-2.5V |
U5：0-±5V |
|
U6：0-±10V |
|
U9：1-5V |
U10:2-10V |
Uz:用户自定义 |
|
A1:0-1mA |
A2:0-10mA |
A3:0-20mA |
A4:4-20mA |
Az:用户自定义 |
产品选型举例：
例1： 输入：200HZ-1KHZ 辅助电源：24V 输出： 4-20mA
产品型号： SAR – F4 - P1 - A4
例2： 输入：0-5KHZ 辅助电源：5V 输出：4-20mA
产品型号：SAR – F2 - P3 - A4
技术指标：
|
参数名称 |
测试条件 |
最小 |
典型值 |
最大 |
单位 |
||
|
隔离电压 |
1min |
|
1500 |
|
VDC |
||
|
增益 |
电压输出 |
|
1 |
|
KHZ/V |
||
|
电流输出 |
|
20 |
|
KHZ/mA |
|||
|
增益温漂 |
|
|
100 |
|
ppm/℃ |
||
|
非线性度 |
|
|
0.1 |
0.3 |
%FSR |
||
|
信号输入 |
|
0 |
|
50 |
KHZ |
||
|
输入阻抗 |
|
|
1M |
|
K |
||
|
信号输出 |
电压 |
|
0 |
|
15 |
V |
|
|
电流 |
|
0 |
|
30 |
mA |
||
|
负载能力 |
电压 |
Vout=10V |
|
5 |
* |
kΩ |
|
|
电流 |
|
0 |
350 50 |
* |
Ω |
||
|
频率响应 |
-3DB
|
|
100 |
|
mS |
||
|
信号输出纹波 |
不滤波 |
|
10 |
20 |
mVRMS |
||
|
信号电压温漂 |
|
|
|
0.2 |
mV/℃ |
||
|
辅助电源 |
电压 |
用户自定义 |
3.3 |
12 |
24 |
VDC |
|
|
功耗 |
|
|
0.4 |
1 |
W |
||
|
工作环境温度 |
|
-45 |
|
85 |
℃ |
||
|
贮存温度 |
|
-55 |
|
105 |
℃ |
||
|
重量 |
|
|
8 |
|
g |
||
