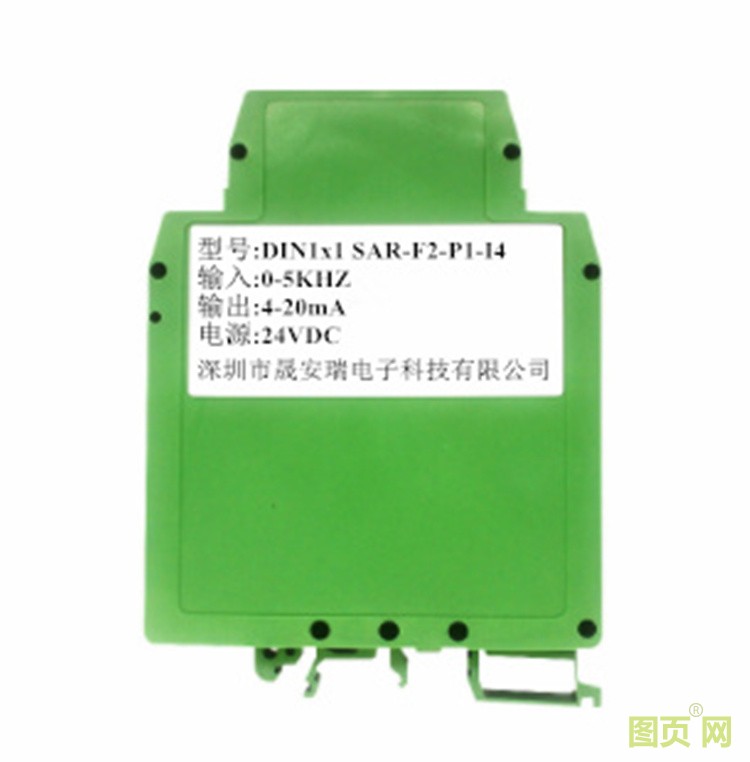

>> 精度等级：0.2级
>> 全量程内极高的线性度（非线性度<0.1%）
>>信号输入/信号输出： 2500VDC隔离
>> 辅助电源：5V,12V或24VDC单电源供电
>> 输入脉冲频率信号：0-20Hz / 0-50Hz / 0-100Hz
>> 输出两路标准0-2.5V/0-5V/0-10V电压信号
或两路0-10mA/0-20mA/4-20mA电流信号
>> 小体积,标准DIN35导轨式安装
>> 工业级温度范围: -40~+85 ℃
应用：
>> 流量计脉冲信号检测
>> 瞬时流量测量转4-20mA
>> 脉冲频率转4-20mA
>> 频率传感器信号采集、隔离转换
>> PLC信号DA转换
>> 转速信号转4-20mA
>> 速度信号测量
产品选型表：
DIN1x2 SAR – M□ - P□ – V(A)□
|
输入信号 |
供电电源 |
输出信号 |
|||||
|
频率信号 |
代码 |
Power |
代码 |
电流 |
代码 |
电压 |
代码 |
|
0-20Hz |
M1 |
24VDC |
P1 |
0-20mA |
A3 |
0-5V |
V1 |
|
0-50Hz |
M2 |
12VDC |
P2 |
4-20mA |
A4 |
0-10V |
V2 |
|
0-100Hz |
M3 |
5VDC |
P3 |
用户自定义 |
Au |
1-5V |
V6 |
|
用户自定义 |
Mu |
15VDC |
P4 |
|
|
用户自定义 |
Vu |
|
|
|
|
|
|
|
|
|
产品选型举例：
例 1：输入：0-20Hz；电源：24V ；输出0：0-5V 输出1：0-5V 型号：DIN1X2 SAR M1-P1-V1
例 2：输入：0-50Hz；电源：12V ；输出0：4-20mA 输出1：4-20mA 型号：DIN1X2 SAR M2-P2-A4
例 3：输入：0-100Hz；电源：24V ；输出0：0-10V 输出1：0-10V 型号：DIN1X2 SAR M3-P1-V2
例 4：输入：0-100Hz；电源：24V ；输出0：4-20mA 输出1：4-20mA 型号：DIN1X2 SAR M3-P1-A4
例 5：输入：用户自定义；电源：24V ；输出0：用户自定义 输出1：用户自定义 型号：DIN1X2 SAR Mu-P1-Vu
通用参数
|
参数名称 |
测试条件 |
最小 |
典型值 |
最大 |
单位 |
|
|
隔离电压 |
1min |
1500 |
2500 |
|
VDC |
|
|
信号输入 |
幅值（VP-P） |
|
4.5 |
12 |
30 |
V |
|
频率测量范围 |
|
0 |
100 |
500 |
Hz |
|
|
频率输入低电平 |
|
0 |
0 |
1.5 |
V |
|
|
频率输入高电平 |
|
4.5 |
12 |
30 |
V |
|
|
信号输出 |
电压负载能力 |
5V |
2K |
10K |
|
Ω |
|
电流负载能力 |
20mA |
0 |
250 |
350 |
Ω |
|
|
响应时间 |
|
|
100 |
10000 |
ms |
|
|
辅助电源 |
电压 |
用户自定义 |
5 |
12 |
32 |
VDC |
|
电流 |
VD=12V |
|
83 |
|
mA |
|
|
辅助电源功耗 |
|
|
1 |
|
W |
|
|
工作环境温度 |
|
-40 |
|
85 |
℃ |
|
|
贮存温度 |
|
-40 |
|
85 |
℃ |
|
引脚定义：
|
引脚 |
名 称 |
描 述 |
引脚 |
名 称 |
描 述 |
|
1 |
PW+ |
电源正端 |
7 |
Out0+ |
模拟信号0输出正端 |
|
2 |
GND |
电源负端 |
8 |
GND1 |
模拟信号0输出负端 |
|
3 |
INIT+ |
初始状态设置正端 |
9 |
NC |
空脚 |
|
4 |
IN+ |
频率信号输入正端 |
10 |
Out1+ |
模拟信号1输出正端 |
|
5 |
IN- |
频率信号输入负端 |
11 |
GND1 |
模拟信号1输出负端 |
|
6 |
INIT- |
初始状态设置负端 |
12 |
NC |
空脚 |
注：正常使用时INIT+和INIT-请保持悬空，不要接线。
