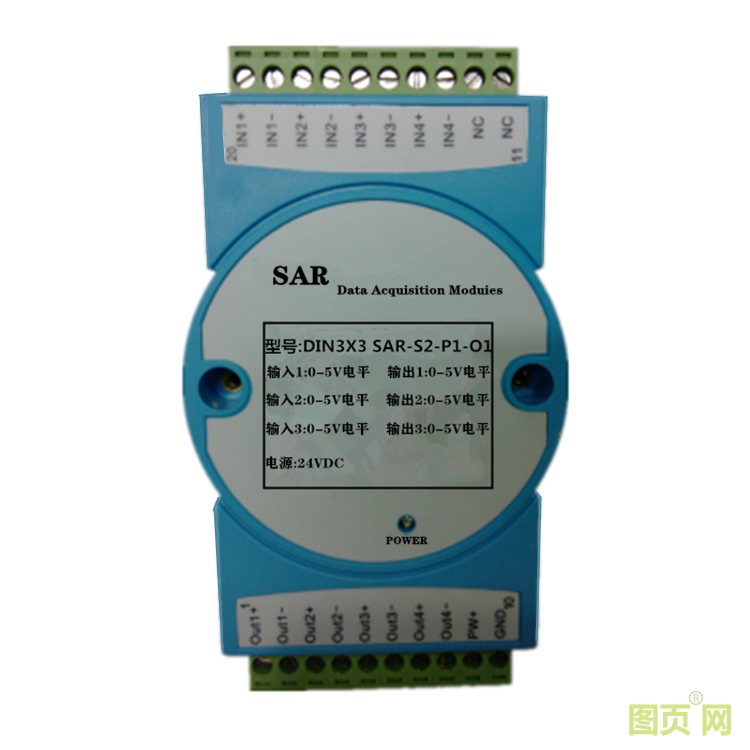

主要特性:
>> 编码器差分信号直接输入转换成脉冲信号
>> 支持A、B和Z三相差分同时转换
>> 3路输入,3路输出,输出脉冲幅值可选
>> 不改变原波形频率,响应速度500KHz以上
>> 电源、信号输入、信号输出 3000VDC三隔离
>> 供电电源:5V、12V、15V或24V直流单电源供电
>> 低成本、小体积,使用方便,可靠性高
>> 标准DIN35 导轨式安装
>> 尺寸:120 mm x 70 mm x 43mm
>> 工业级温度范围: - 45 ~ + 85 ℃
应用:
>> 编码器差分信号隔离、采集及变换
>> 编码器差分信号转24V方波脉冲
>> 伺服编码器差分信号传输到PLC
>> 脉冲信号放大与整形
>> 地线干扰抑制
>> 电机转速监测系统
>> 速度测量与报警
>> 信号无失真变送和传输
产品选型表:
DIN3X3 SAR – S□ - P□ – O□
输入信号 |
供电电源 |
输出信号 |
|||
特点 |
代码 |
Power |
代码 |
特点 |
代码 |
|
|
24VDC |
P1 |
输出电平0-5V |
O1 |
单端信号输入, 幅度峰峰值(VP-P):5V |
S2 |
12VDC |
P2 |
输出电平0-12V |
O2 |
单端信号输入, 幅度峰峰值(VP-P):12V |
S3 |
5VDC |
P3 |
输出电平0-24V |
O3 |
单端信号输入, 幅度峰峰值(VP-P):24V |
S4 |
15VDC |
P4 |
集电极开路输出 |
O4 |
5V差分脉冲信号输入 |
S5 |
|
|
|
|
用户自定义 |
Su |
|
|
用户自定义 |
Ou |
选型举例:
例 1: 输入:编码器差分信号输入; 电源:24V ; 输出:0-5V电平 型号:DIN3X3 SAR S5-P1-O1
例 2: 输入:编码器差分信号输入; 电源:12V ; 输出:0-24V电平 型号:DIN3X3 SAR S1-P2-O3
例 3: 输入:0-5V电平; 电源:24V ; 输出:0-24V电平 型号:DIN3X3 SAR S2-P1-O3
例 4: 输入:0-5V电平; 电源:12V ; 输出:集电极开路输出 型号:DIN3X3 SAR S2-P2-O4
例 5: 输入:用户自定义; 电源:24V ; 输出:用户自定义 型号:DIN3X3 SAR Su-P1-Ou
通用参数
参数名称 |
测试条件 |
最小 |
典型值 |
最大 |
单位 |
|
隔离电压 |
1min |
1500 |
3000 |
|
VDC |
|
信号输入 |
幅值(VP-P) |
|
0.2 |
10 |
60 |
V |
频率 |
|
0 |
10 |
500 |
kHz |
|
输入阻抗 |
|
10 |
|
|
kΩ |
|
输入电流 |
5V输入 |
|
0.45 |
|
mA |
|
信号输出 |
幅值(VP-P) |
O1:输出电平0-5V |
|
5 |
|
V |
频率 |
|
0 |
10 |
500 |
kHz |
|
电压(高电平) |
O1:输出电平0-5V |
|
5 |
|
V |
|
电压(低电平) |
|
0 |
0.05 |
V |
||
电流(高电平) |
|
2 |
5 |
mA |
||
电流(低电平) |
|
2 |
8 |
mA |
||
电压 |
O4:集电极开路输出 |
|
5 |
30 |
V |
|
电流 |
|
3 |
10 |
mA |
||
响应时间 |
|
|
1500 |
|
ns |
|
辅助电源 |
电压 |
用户自定义 |
3.3 |
12 |
24 |
VDC |
电流 |
VD=12V |
|
150 |
|
mA |
|
辅助电源功耗 |
|
|
2 |
|
W |
|
工作环境温度 |
|
-45 |
|
85 |
℃ |
|
贮存温度 |
|
-45 |
|
85 |
℃ |
引脚定义:
引脚 |
名 称 |
描 述 |
引脚 |
名 称 |
描 述 |
1 |
OUT1+ |
信号输出1正端 |
11 |
GND1 |
信号输入端地线 |
2 |
OUT1- |
信号输出1负端 |
12 |
GND1 |
信号输入端地线 |
3 |
OUT2+ |
信号输出2正端 |
13 |
NC |
空脚 |
4 |
OUT2- |
信号输出2负端 |
14 |
NC |
空脚 |
5 |
OUT3+ |
信号输出3正端 |
15 |
IN3- |
信号输入3负端 |
6 |
OUT3- |
信号输出3负端 |
16 |
IN3+ |
信号输入3正端 |
7 |
NC |
空脚 |
17 |
IN2- |
信号输入2负端 |
8 |
NC |
空脚 |
18 |
IN2+ |
信号输入2正端 |
9 |
PW+ |
电源正端 |
19 |
IN1- |
信号输入1负端 |
10 |
GND |
电源负端 |
20 |
IN1+ |
信号输入1正端 |
