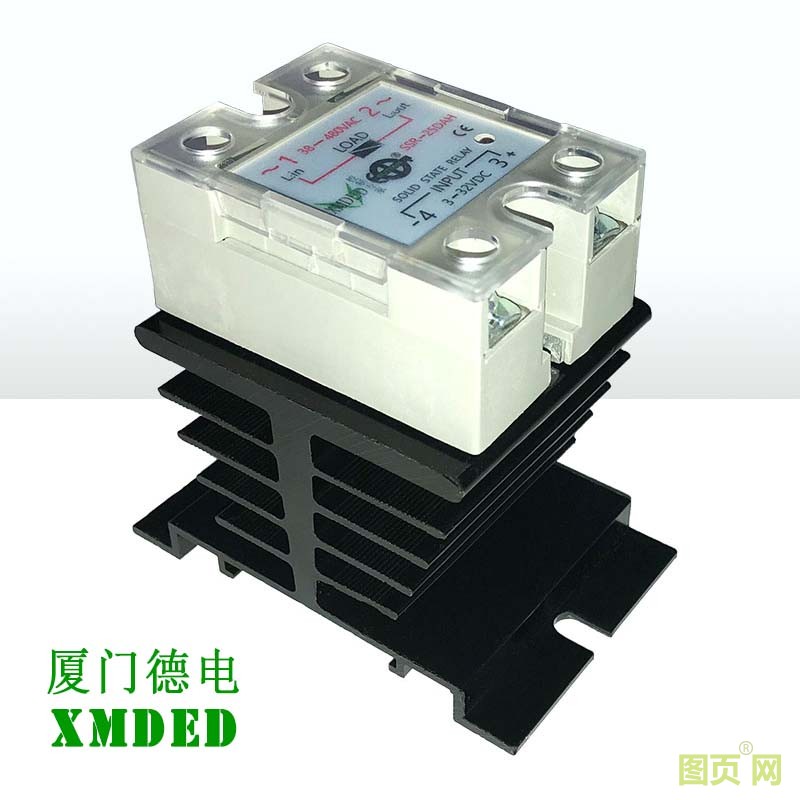

适用负载10-40A高可靠的通用型固态继电器
1.尺寸小巧，全系列产品拥有相同的安装尺寸，
2.内置压敏电阻及阻容吸收回路，具有吸收电网尖峰电压抗干扰能力；
3.可通过动作指示灯来检查工作状态
4.带有确保安全的保护盖
5.宽电压输出，可达到AC38-480V
6.为了节省安装空间，不带散热器时，可选用高强散热性产品（带C产品）
7.高绝缘阻抗超过50MΩ/500VDC
8.高耐压超过2.5KV
9.低触发电流小于8mA。
技术规格
|
型号*1 |
SSR-10DAH(C) |
SSR-15DAH(C) |
SSR-25DAH(C) |
SSR-40DAH(C) |
|
|
输出 |
|
||||
|
输出耐电流*2 |
10A |
15A |
25A |
40A |
|
|
输出耐电压*3 |
38-480VAC |
38-480VAC |
38-480VAC |
38-482VAC |
|
|
浪涌ON电流耐量 |
60A(60HZ\1周期) |
150A(60HZ\1周期) |
220A(60HZ\1周期) |
440A(60HZ\1周期) |
|
|
峰值重复切断电压、集电极、发射极之间电压（参考值） |
600V(VDRM) |
||||
|
输入（环境温度25℃） |
|||||
|
输入方式 |
33-32VDC |
||||
|
触发电流 |
≤8mA以下 |
||||
|
电压电平 |
动作 电压 |
DC3V以上 |
|||
|
复位 电压 |
DC1V以上 |
||||
|
性能 |
|||||
|
过零触发功能 |
有 |
||||
|
动作指示灯 |
有 |
||||
|
动作时间 |
负载电源的1/2周期+1ms以下 |
||||
|
复位时间 |
负载电源的1/2周期+1ms以下 |
||||
|
输出ON电压下降 |
16V(RMS)以下 |
||||
|
漏电流 |
2mA以下(AC100V时)10mA以下（AC200V时） |
||||
|
绝缘电阻 |
500M以上Ω（DC500V兆欧表） |
||||
|
电压指数上升率dv/dt |
≥500V/us |
||||
|
震动 |
10~55~10Hz单振幅 0.75mm (双振幅1.5mm) |
||||
|
冲击 |
1,000m/s |
||||
|
存储温度 |
-30~+100C(无结冰、结露) |
||||
|
工作温度 |
-30~+80C(无结冰、结露) |
||||
|
工作湿度 |
48~85%RH |
||||
|
质量 |
93g(146g) |
93g(146g) |
93g(146g) |
93g(146g) |
|
|
选配件 |
|||||
|
散热器型号（另售）*4 |
SSR-N |
|
|
|
|
|
安装方式 |
面板式螺栓固定 |
||||
*1：工作电流较大,可选用C型加强散热型产品。
*2：输出耐电流是在指定散热器上涂沫蛙油后使用时的值。也会根据环境温度的不同而不同，详情请参见“负载电流-环境温度额定规格”。
*3：AC75V以下时损失时间变长，请在实际负载下进行确认。
*4：建议工作时，使用专用散热器或规定尺寸的散热板。
注意事项
- 使用SSR之前
1.在实际使用SSR时，有事会发生预想不到的事故。为此，必须尽可能地进行测试。
2.产品样本中记载的各额定性能值，如果没有持别注明 ，则所有值都是在JIS C5442标准试验状态下的值。核实实际运行效果时，除了负载条件以外，还必须在和实际使用状态相同的条件下确认使用环境。
- 安装方法
1.请加装快速保险丝（小于额定值的一半），以防止因负载短路而造成固态模组烧毁。
2.本固态模组所表示的额定电流是以电阻性负载为准，如果使用在其它负载上须考虑启动电流计关机突破。
- 电子起动式灯具（如日光等）：须考虑起动电流及开机突破，220VAC电流系统诘选用中型尚电压等级。
- 炙热灯光（如IR灯管）：须考虑起动电流，固态继电器的额度电流须大于炙热灯泡电流的“4倍”。
- 三相马达：须考虑起动电流，固态继电器的额度电流须大于三相马达平均电流的“4倍”。
- 变压器负载：须考虑反电动电流，固态继电器的额度电流须大于变压负载电流的“10倍”。
- 电容性负载：须考虑充电瞬间电流，固态继电器的额度电流须大于电容性负载电流的“3倍”。
- 安装时的注意事项
1.将SSR安装到散热器以及散热板上时，请务必在安装面上涂抹硅脂（导热系数K>4.5)
2.关于设置和安装
- 请紧固SSR本体的紧固螺钉，请确保0.78-0.98 N.m的紧固扭矩。
- 请紧固散热器的紧固螺钉，请确保0.98-l.47N.m的紧固扭矩。
- 安全注意事项
|
注 意 |
潜在危险，如果操作失当可能导致死亡或严重伤害。 |
1.送电中，请勿碰触本固态练电器任何接线端子以避免触电。
2.更换保险丝前，请务必关闭电源系统以避免触电。
3.负载电流请勿超过额度电流，以避免保险丝或本固态继电器烧毁。
4.请务必锁紧端子螺丝，扭力须达到0.78-0.98N.m, 否则可能导致本固态继电器或保险丝烧毁。
5.本固态继电器烧毁后可能是短路或失控状态，请加装独立警报系统以确保安全，否则可能造成严重以外事故。
