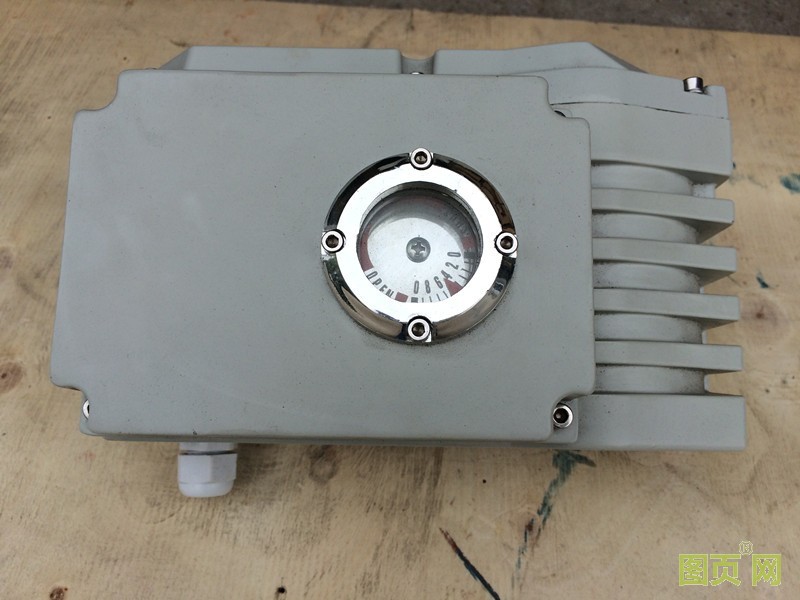

阀门电动装置TBF-16概述
电动装置用于控制0°-270°旋转的阀门及其他同类产品，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，精小型电动执行器可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热，轻工等各行业中。以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，最大输出扭矩达4000N.m。
2、阀门电动装置TBF-10、阀门电动装置TBF-16性能特点
2.1壳体
壳体为硬质铝合金，经氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67,NEMA4和6，并有关IP68型供选择。
2.2电机
全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置热保护开关，可防止损坏电机。
2.3手动结构
手柄的设计保证安全可靠、省力、体积小。不通电时，扳动手柄可进行手动操作。不用手动时，将扳手置于扳手夹内，方便使用。
2.4指示器
指示器安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察方便。
2.5干燥器
用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥
2.6密封
密封性好，标准产品防护等级是IP67,并可选IP68防护等级
2.7限位开关
机械，电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置，且不受手轮过量的影响。
2.8自锁
精密的涡轮杆机构可高校传输大扭矩，效率高，噪声低（最大50分贝）。寿命长；有自锁功能，防止反转，传动部分稳定可靠，无需再加油。
2.9防脱螺栓
拆除外壳，螺栓附在壳体上，不会脱落。
2.10安装
底部安装尺寸符合ISO5211/DIN3337国际标准，孔成双四方形便于带方杆的阀线性或45°转角安装，适应性强。可以垂直安装，也可以水平安装。
2.11线路
控制线路符合单相或三相电源标准，线路布置紧凑合量，接线端子可有效满足各种附加功能的要求
3、 阀门电动装置TBF-16详细参数
1.智能型、比例式、开关式、各类信号输出型应有尽有。
2.体积和重量仅相当于同类产品的35%左右。
3.IP68高标准防护等级，室内室外、上山下海、无所不能。
4.轴承和电气元件等关键零部件采用进口名牌产品。
5.铝合金压铸外壳、精细流畅、且可减少电磁干扰。
6.蜗轮输出轴一体化特殊铜合金锻造、强度高、耐磨性好。
7.蜗轮输出轴一体化、避免了键联结的间隙、传动精度高。
8.通过1500V耐压检测，F级绝缘电机，安全有保障。
9.采用单相电源、外接线路特别简单.AC380V也是我们的强项。
10.免加油、免点检、防水防锈、任意角度安装。
11.双重限位、过热保护、过载保护（选择功能）。
12.全行程时间5秒、10秒、15秒、30秒、60秒等（需指定）。
