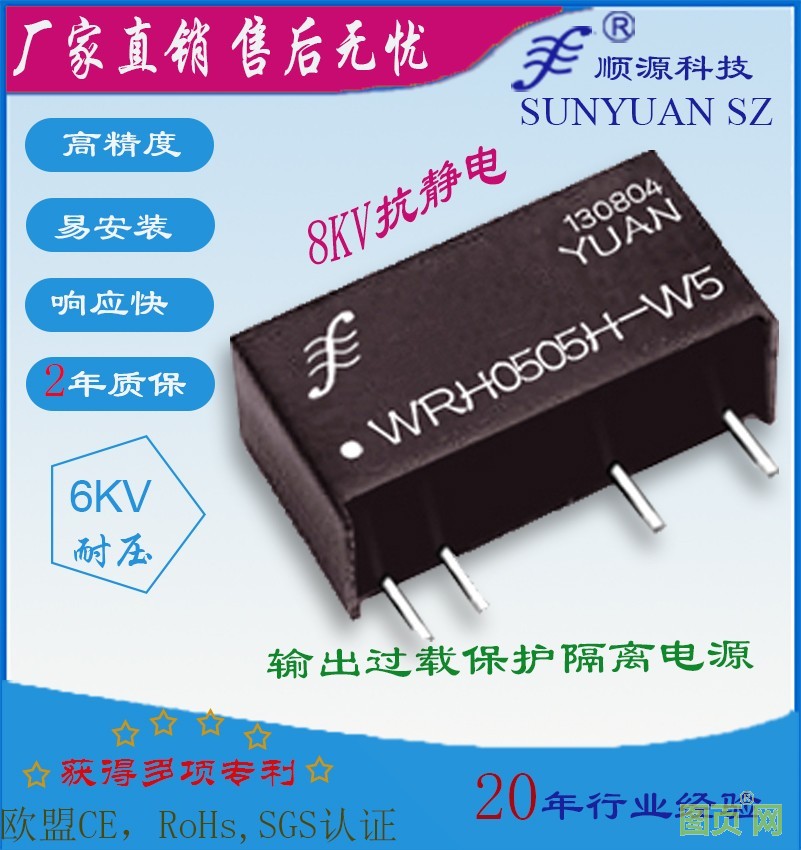

8KV抗静电6KV高隔离稳压短路保护隔离电源模块

电力负荷用电管理终端8KV抗静电6KV高隔离稳压短路保护电源模块

产品参数
♦输出功率 ：0.1-2W
♦标称输入电压/范围 ：3.3,5,12,15,24VDC/±5%
♦标称输出电压 ：3.3,5,9,12,15VDC
♦隔离电压/输出精度 ： 6000VAC/±2%
♦封装/抗静电 ：SIP7/8KV抗静电
♦纹波/噪音 ：50mVp-p
♦效率 ：70%~80%
♦工作温度 ：-40°C~85°C

电气特性
以下数据除特殊说明外,均是在 TA=25° C, 标称输入电压, 额定输出电流时测得.

输入特性
♦电压范围 +/- 5%
♦滤波 陶瓷电容
♦隔离特性 额定电压 6000 VAC
♦泄漏电流 1 mA
♦电阻 109 Ohm
♦电容 60 pF type.

输出特性
♦静电等级 ≥8000V
♦电压精度 +/- 2 %. typ
♦( 20 MHz BW) 纹波及噪音 50mV p-p, max.
♦可持续短路时间 >30 秒，具有自恢复过载短路保护功能
♦线性电压校准 +/- 0,5 % max., (3.3 VDC output +/- 1 % max )
♦负载电压校准 +/- 0,5 % typ., +/- 1 % max. (No load to full load)
♦温度系数 +/- 0,02 % / °C

一般特性
♦效率 60% to 80%
♦开关频率 80KHz, typ.

环境特性
♦工作温度(环境) - 40° C to + 85° C
♦存储温度 - 55 °C to + 125 °C 降低定额值 见温度特性曲线图
♦湿度 ≤ 90 %, 非压缩
♦冷却方式 自然空冷
♦体积特性 SIP
♦封装尺寸 19.50 x 9.80 x 12.50 mm 0.77 x 0.39x 0.49 英寸
