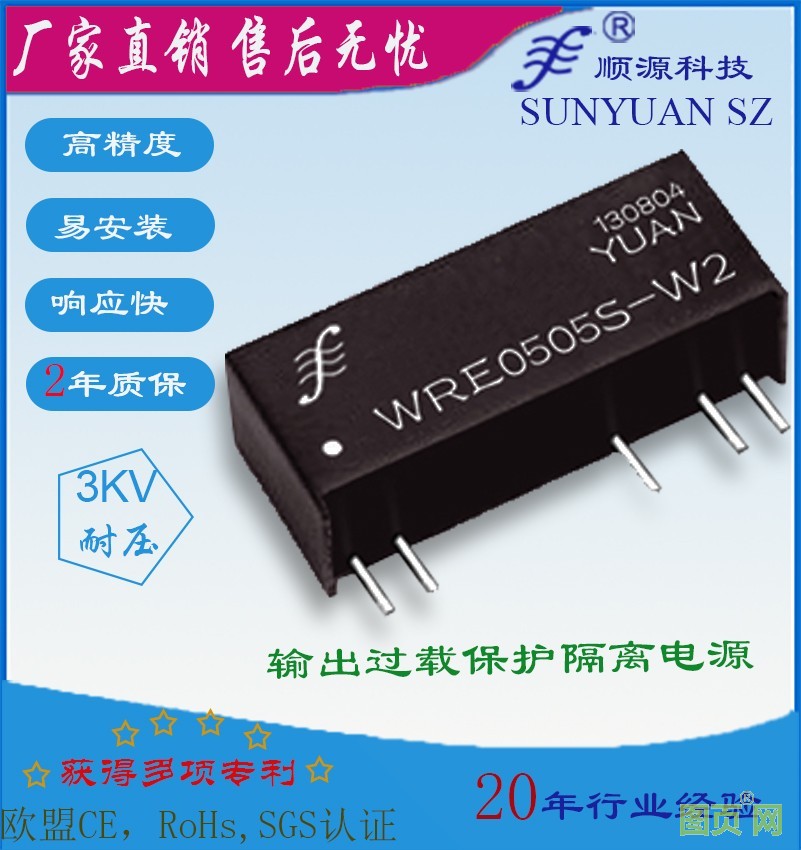

定压输入3KV隔离双输出有稳压过载保护隔离电源模块

定压输入3KV隔离双输出有稳压过载保护隔离电源

 3KVD 隔离 0.1W ～2W 带自恢复短路保护稳压双输出 SIP10 脚封装
产品参数
输出功率范围 ：0.5-3W
标称输入电压/范围 ：3.3,5,12,24VDC/±5%
标称输出电压 ：±5，±9，±12，±15VDC如需其它规格,请咨询顺源科技公司
隔离电压/输出精度： 3000VAC/±2%
封装方式 ： SIP10
纹波/噪音 ：50mVp-p
效率 ：60%~85%
工作温度 ： -40°C~85°C

定压输入3KV隔离双输出有稳压过载保护隔离电源
   电气特性
    以下数据除特殊说明外,均是在 TA=25° C, 标称输入电压, 额定输出电流时测得.
•►输入特性 电压范围 +/- 10%
•►滤波 陶瓷电容
•►隔离特性 额定电压 3000 VDC
•►泄漏电流 1 m A 电阻 109 Ohm
•►电容 60 p TYP. 输出特性
•►电压精度 +/- 2 %, max.
•►( 20 MHz BW)纹波及噪音 50 mV p-p,TYP
•►可持续短路时间 输出具有过载和短路保护功能(>20s)
•►线性电压校准 +/- 1.2 % / 1.0 % of Vin
•►负载电压校准 +/- 8 %. load = 20 ~ 100 %
•►温度系数 +/- 0.02 % / °C

定压输入3KV隔离双输出有稳压过载保护隔离电源
一般特性
•►效率 60% to 80 %
•►开关频率 60~ 125KHz
•►工作温度(环境) - 40° C to + 85° C
•►存储温度 - 55 °C to + 125 °C
•►降低定额值 见温度特性曲线图
•►湿度 ≤ 90 %, 非压缩
•►冷却方式 自然空冷
•►体积特性 SIP 封装
•►尺寸 1W, 2W:27.4 x 8.8 x 11.0mm 1.08 x 0.35 x 0.43 英寸
