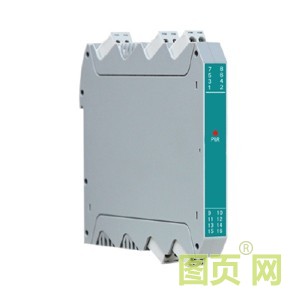

有源信号隔离器
单双输入，单双输出、输出信号类型需指定、输出信号为模拟量信号、RS-485信号或开关量信号
应用
本产品将来自危险区的电压信号转换成电压、电流、RS485信 号或开关量信号,从危险区隔离传送到安全区，该产品需独立供电，输入/输出/电源三隔离。可用在电压信号输出设备。
性能参数
| 电源 | |
| 额定工作电压范围 | DC24V±10 |
| 功耗 | RS-485输出：≤0.7W 模拟量输出：≤1.4W(单路)≤1.8W(双路) 开关量输出：≤1.4W |
| 危险侧 | |
| 输入信号类型 | 0~5V, 1~5V, 0~5V开方, 1~5开方(订货时确定或配置编程自行编程) |
| 输入阻抗 | ≥510KΩ |
| 安全侧 | |
| 输出信号类型 | 模拟量输出，RS-485信号输出，开关量输出 |
| 输出负载特性 | 电流输出时: RL≤500Ω电压输出时RL≥250KΩ |
| RS485信号输出 | 传输延时≤10μs 信号传输率≤9.6kbps |
| 开关量输出 | 继电器输出驱动能力: 125VAC/0.6A 30VDC/2A 继电器响应时间:< 5ms 晶体管集电极输出:高电平VCC(≤30V)低电平≤2.5V 晶体管发射极输出:高电平VCC~2.5V低电平≤0.5 |
| 测量精度 | 0.2%FS±1 |
| 绝缘强度 | |
| 本安端与非本安端 | 2500V a.c; 1 min |
| 环境条件 | |
| 环境温度 | 0~50° |
| 环境湿度 | 5%~95%RH (非结露) |
| 标准 | |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求 |
