设计特点：
— 优秀的性能价格比
— 整流信号可达 12 极
— 密封等级可达 IP64 — 外形小巧，高度不到 1 英寸(不到 25.4 mm)，外径仅 1.5 英寸(38 mm)
— 最高 10000CPR 选择。
应用：
— 无刷伺服电机整流，机器人技术
— 医疗诊断器械 — 专业包装机械
— 数字绘图仪，打印机，印刷机

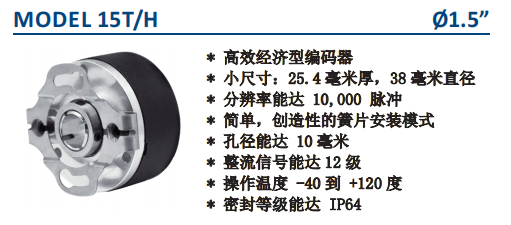

VLT12 型 增 量 式 编 码 器 提 供 优 秀 的 反 馈 方 案 ， 外 形 小 巧 ， 标 准 安 装 。 其 通 孔 设 计 尤 其 适 用 于 轴 径 为 10 mm 或 0. 37 5 ' ' 以 下 的 转 轴 安 装 。它 配 有 的 整 体 式 轴 承 和 柔 性 簧 片 ，能 克 服 轻 微 径 向 和 轴 向 摆 动 。VLT12 型 编 码 器 运 行 稳 定 持 久 ，是 其 他 厂 家 模 块 编 码 器 最 理 想 的 替 代 品 。其 沟 槽 式 蝶 形 簧 片 能 为 整 流 信 号 和 基 准 脉 冲 信 号 的 定 位 提 供 30 º 范 围 调 准 。安 装 快 速 便 捷 。 对 于 无 刷 伺 服 电 机 的 应 用 ，VLT12 型 以 三 个 120 º 相 位 提 供 可 达 12 极 的 整 流 信 号 。耐 高 温 可 达 100 º C，使 伺 服 电 机 能 在 更 高 功 率 输 出 及 反 复 使 用 中 能 正 常 工 作 ， 防 止 相 关 热 反 馈 设 备 的 损 坏 。
VLT12 型电参数
输入电压
5 或 12VDC±10 % ， 5-28VDC （适用于操作温度不高于 85 ºC） 5-24 VDC （适用于操作温度 85 ºC -100 ºC）
输入电流
最大无负载电流为 100 mA 输出波形 增量式，正交输出，当转轴顺时针旋转时，A 通道的方波领先 B 通道。
输出电路
NPN 集电极开路输出每通道最大驱动电流 20 mA，推拉输出每通道最 大驱动电流 20 mA，差动线驱动输出在 5VDC 时，符合 RS422 标准。
基准脉冲
每转一周输出一个脉冲。 频率响应 标准 200 KHz，另有 300KHz 可选。
抗干扰性
经 BS EN61000-6-2 ； BS EN50081-2 ； BS EN61000-4-2 ； BS EN61000-4-3；BS EN61000-4-6; BS EN500811 测试，符合标准。
对称性
180º + 18º 正交相位 90º + 22.5º 最小沿间距 67.5º
每转脉冲数
0001 – 0189*，0198，0200，0250，0256， 0300，0315，0360，0400， 0500，0512，0580，0600，0800，1000，1024，1200，1250，1500*， 1800，2000，2048，2500，2540，3000*，3600*，4096*，5000*，6000*， 7200*，8192*，10000*（如有需要，请与厂家联系）
精 度
两相邻周期间相差在 0.01 º（0.6 弧度分）之内（机械角度） 整流信号 可达 12 极 整流精度 1º（机械角度）
VLT12 型机械参数
最高转速 8000 转/分 （选更高转速，请与厂家联系）
孔 径 0.125''–0.375'' ，5 mm–10 mm 孔公差 –0.0000'' / + 0.0006''
用户轴径向跳动
最大 0.008'' 用户轴端面跳动 最大 ±0.030'' 起动扭矩
IP50 半通孔：0.2 盎司英寸 IP50通孔：0.3 盎司英寸 IP64 ：0.6 盎司英寸
转动惯量
6.7×10 – 5盎司英寸秒 2 ， 4.8 毫克厘米秒 2 最大加速度 1×10 5 弧度 / 秒 2 电 缆 长 18 英寸（带金属箔和网形屏蔽），整流信号线采用 28AWG 规格， 无整流信号的导线采用 24AWG 规格。 重 量 3 盎司
VLT12 型环境参数
操作温度 -20º 到 +85ºC （标准） -40º 到 +85ºC （低温选择） -20º 到 +100ºC （高温选择） -20º 到 +120ºC （高温选择） 储藏温度 - 25ºC 到 +85 ºC 湿 度 相对湿度 98% 振 动 10g @ 58 - 500 Hz； 抗 震 80g @ 11ms
