设计特点：
— 标准 2.0 英寸外壳 — 80 磅最大转轴径向负载和最大转轴轴向负载 — 法兰和伺服安装 — 每转输出脉冲高达 30,000 — IP66 轴封选择 — 欧洲 CE 接地选择
应用：
— 纺织机器 — 机械控制 — 过程控制 — 电梯控制 — 传送带 — 机器人技术 — 材料处理

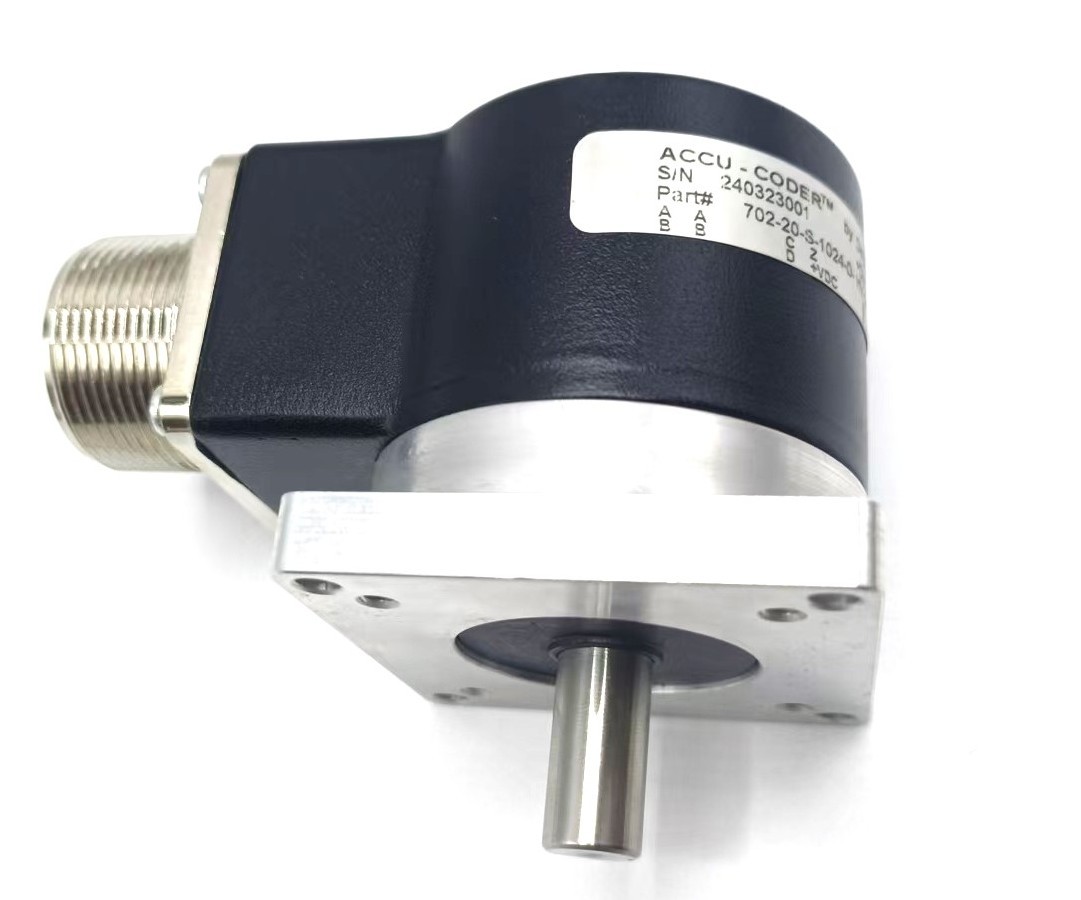

702 型 Accu-Coder 牌精密编码器，工业标准外壳，直径 2.0 英寸，结构紧凑, 坚固耐用, 可靠性强，是一种 重载型编码器。此设计特别适合工作于恶劣工业环境。具有多种可选的法兰和伺服安装模式，使 702 型编 码器应用广泛。其双轴封滚珠轴承承载 80 磅，较大的轴向和径向承载能力保证了编码器较长的工作寿命。 震动级别为 75g @ 11 毫秒，可选择的工业轴封超过 IP66 标准（NEMA 4 和 13）。最大转轴速度是 8000 转/ 分。
702 型机械参数
最高转速 8000 转/分 （可选更高转速，请与厂家联系）
转轴直径 和 转向 10 mm，0.250''，0.375'' 双向转动 转轴径向负载 最大 80 磅。
在 20 – 40 磅额定负载情况下，轴承的使用寿命是 1.5×10 9 转 转轴轴向负载 最大 80 磅。
在 20 – 40 磅额定负载情况下，轴承的使用寿命是 1.5×10 9 转 轴 承 ABEC， 双封闭精密滚珠轴承 密 封
NEMA 4 & 13 / IP66 法兰或伺服安装轴封 起动扭矩 对 IP64 标准的或不带转轴密封的，为 1.0 盎司英寸 对 IP66 标准转轴密封的，为 3.0 盎司英寸
转动惯量 5.2×10 – 4盎司英寸秒 2 最大加速度 1×10 5 弧度 / 秒 2 外 壳 黑色防腐漆金属外壳 安 装 多种法兰和伺服安装模式 重 量 11 盎司
702 型电参数
输入电压 0 – 70ºC 和 0 – 85ºC 为 4.75 – 28.0 VDC 0 – 100 ºC 温度时为 4.75 – 24.0 VDC
输入电流 最大无负载电流为 100 mA 输入波动 在 0 –100KHz 时，峰 — 峰之间为 100mV 输出电流
对集电极开路和上拉电阻输出，最大漏电流为 100 mA；推拉输 出和差动线驱动输出，每通道可达 20 mA 输出波形 正交输出，当转轴顺时针旋转时，A 通道的方波领先 B 通道
输出电路 NPN 集电极开路输出、NPN 上拉电阻输出、推拉输出、差动线 驱动输出 5 –28VDC（5VDC 时，符合 RS422 标准） 基准脉冲 每转一周输出一个脉冲。
频率响应 最高可达 1 MHz 标准为 100KHz 抗干扰性
经 BS EN61000–4-2 ； IEC801-3 ； BS EN61000-4-4 ； DDENV50141 ； DDENV 50204 ； BS EN55022 ； BS EN61000-6-2； BS EN50081-2 测试，符合标准。
对称性 1 – 6000 CPR：在 100 KHz 输出时 180º + 18º 6001 – 20,480 CPR：
在 100 KHz 输出时 180º + 36º 最小沿间距 1 –6000 CPR：
在 100 KHz 输出时 67.5º；
6001 – 20,480 CPR：54º；
大于 20,480 CPR： 50º 正交相位
1– 6000 CPR：在 100 KHz 输出时 90º + 22.5º；
6001 – 20,480 CPR：90º+ 36 º。
上升时间 低于 1 微秒 每转脉冲数 1*，2*，4*, 5*, 6*，7*，8*,10*，11*，12*，14*，20，21*, 24*, 25*, 28*，30*, 32*, 33*, 34*, 35*,38*，40*，42*, 45*，50*，60， 64*, 100，120，125，128*, 144*，150*,160*，200，240*，250， 254*，256*，300，333*, 360，400，500，512，600，625*，635， 665*，720，768*，800，889，900*，1000，1024，1200，1201*， 1203*，1204*，1250，1270，1440, 1500，1800，2000，2048， 2400，2500，2540，2880, 3000，3600，4000，4096，5000，6000， 7200, 7500, 9000，10000，10240，12500，14400, 15000，18000， 20000,20480，25000，30000。
* 如需 100 ºC 选择，请与厂家联系。 有些 CPR H 的操作温度范围为 0℃ - 85℃ 精 度 200 – 1999 CPR： 两相邻周期间相差在 0.017º （机械角度） （1.0 弧度分）之内； 2000 – 3000 CPR： 两相邻周期间相差在 0.01 º（机械角度） （0.6 弧度分）之内； 3000 CPR 以上另附加插值误差 0.005 º （机械角度）
702 型环境参数 操作温度 标准型：0ºC -70ºC （4.75 – 28.0 VDC ） 高温型：0ºC - 100ºC （有些 CPR 为 85ºC） 储藏温度 - 25ºC 到 +85 ºC 湿 度 相对湿度 98% 振 动 20g @ 58 - 500 Hz 抗 震 75g @ 11ms
