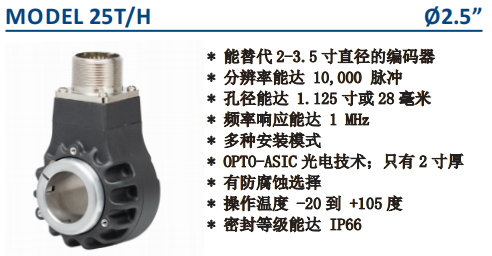

25T 型编码器—— 增量式、通孔/半通孔、2.5 英寸外壳 设计特点：
— 矮小型 2.5'' 外壳编码器
— 采用 Opto-ASIC 技术
— 提供 0.625''-1.125''
一系列孔径选择
— 2.0''-3.5''编码器的典型替代品
— 每转脉冲数达到 10000CPR， 最大 1M Hz 频率 响应可供选择
— 多种蝶形簧片安装选择 — 符合欧美 RoSH 不含超量重金属标准
应用：
— 马达安装的反馈和矢量控制。
— 机器人。
— 包装机械、印刷机械、机械装置。
— 高速马达。
25T 型编码器正是随着下一代高性能编码器的出现而出现的，25T 型编码器是最大的通孔半 通孔 2.5 英寸编码器，他的最大允许轴径达到 1.125''（28mm）。它的脉冲数达到 10000CPR， 频率响应最大 1M Hz，从而可应用于高速马达。25T 型编码器应用了美国 EPC 新一代的 Opto-ASIC 技术，从而提供了更高的准确性和精确的记数。同时采用美国 EPC 尼龙混合物 合成的化合物为原料注射成扇型的外壳具有很好的导热效果，从而可使其应用于因高速转动 而产生大量热的运动控制领域。25T 型编码器还应用了 IP66 的密封等级，提供了多种新型 的蝶型簧片安装从而能适用于许多工业环境。
25T 型编码器电参数
输入电压
普通型：0ºC -85ºC （5 -28VDC） 高温型：85ºC - 105ºC（5—24VDC）
输入电流
最大无负载电流为 100 mA
输出波形
正交输出，当转轴顺时针旋转时，A 通道的方波领先 B 通道
输出类型
NPN 集电极开路输出每通道最大驱动电流 20 mA，
推拉输出每 通道最大驱动电流 20 mA，
差动线驱动输出 20 mA (在 5VDC 时，符合 RS422 标准),
上拉电阻输出（2.2k 电阻）每通道最大 电流 20 mA。
基准脉冲
每转一周输出一个脉冲。361 至 10000CPR：对准 A 信号方波。
频率响应
250 KHz，1-2500CPR 500 KHz，2501-5000CPR 1M KHz，5001-10000CPR
最小沿间距
最小 45º；典型 63º。
CE 标准测试
放射性测试：EN6100-6-3：2001 抗扰性测试：EN6100-6-2：2005
上升时间
低于 1 微秒
每转脉冲数 10， 60，100，120，240，250，256，300，360，500，512， 600，1000，1024，1200，2000，2048，2500，4096，5000，10000 （其他选择，请与厂家联系。） 精 度 任意两周期间相差在 0.1º （机械角度）， 或者 6 弧分。
25T 型编码器机械参数
最高转速
6000 转/分（可选更高转速，请与厂家联系），IP66 4000 转/分
孔径尺寸
0.625''（标准）到 1.125''，19mm 到 28mm 孔径公差 -0.0000''/+0.0008''
用户转轴径向偏差
最多 0.005''
用户转轴轴向偏差 最多 0.05''
起动扭矩
对 IP50 标准转轴密封的，为 1.0 盎司英寸 对 IP66 标准转轴密封的，为 4.0 盎司英寸
转动惯量
7.6×10 – 4盎司英寸秒 2
最大加速度
1×10 5 弧度 / 秒 2
电缆接头
6 脚、7 脚、10 脚的 MS 标准接头，5 脚或 8 脚的 M12 接头, 或带 24 英寸导线的压帽
外 壳
尼龙复合材料 安装 2.25''到 2.75''B.C. 3 点固定蝶形簧片； 3.50''到 5.90''B.C.（4.5'' C-face） 3.50''到 8.10''B.C.（8.5'' C-face）
密 封
IP50（标准），IP66 可供选择
重 量 8 盎司
25T 型编码器环境参数
操作温度 标准：-20ºC -+85ºC 高温：-20ºC -+105ºC 储存温度 -20ºC -+85ºC 湿度 98% RH 非冷凝 颤动 20g@5-2000HZ 震动 80g@11 微秒 防水等级 IP50 、IP66
