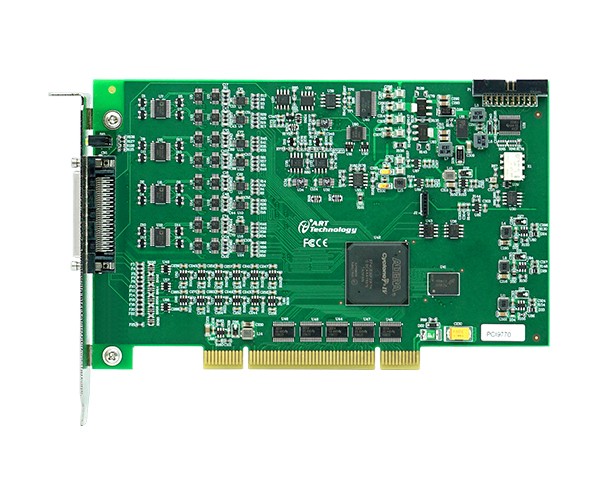

阿尔泰科技多功能同步数据采集卡PCI9770/1 (A/B)

2025-04-02 10:22  浏览:11
品牌:
阿尔泰科技发展有限公司
产品型号:
9770/1 (A/B)
操作系统:
XP、Win7、Win8、Win10
板卡尺寸:
PCI 总线 167.7mm(长) *106.7mm(宽)
单价:
面议
起订:
1 件
供货总量:
300 件
所在地:
北京
有效期至:
长期有效

977X 的主要应用场合为:电子产品质量检测、信号采集、过程控制、伺服控制。

型号

AD

DA

CTR

DIO

分辨率

通道

采样率

分辨率

通道

采样率

通道

通道

PCI9770

16

8

2MS/s

16

2

2MS/s

2

24

PCI9770A

16

8

1MS/s

16

2

1MS/s

2

24

PCI9770B

16

8

500KS/s

16

2

500KS/s

2

24

PCI9771

16

4

2MS/s

16

2

2MS/s

1

16

PCI9771A

16

4

1MS/s

16

2

1MS/s

1

16

PCI9771B

16

4

500KS/s

16

2

500KS/s

1

16



AI模拟量输入

采样范围

±10V±5V±2V±1V

采集方式

同步采集

采集模式

按需单点采样、有限点采样、连续采样

存储器深度

8K字(点)FIFO

触发源

软件强制触发、模拟量触发、外部数字量触发、AI首通道触发

AO模拟量输出

采样范围

±10V

存储器深度

8K字(点)FIFO

生成模式

单点(按需)生成、有限点生成、连续生成

通道输出模式

同步输出

CTR计数器

计数器位数

32

电气标准

TTL电平

计数器功能

CI:边沿计数、频率测量、周期测量、半周期测量、脉宽测量、

       双边沿间隔测量、线性位置测量、角度位置测量

CO:脉冲输出

采样方式

CI:按需单点采样、有限点采样、连续采样

CI存储器深度:2KFIFO

CO:按需单点采样、有限点采样、连续采样

DI/O

通道数

8路支持带缓存DIOP0.<0..7>

PFI通道

16/8

配置方式

程控I/O方向与状态

DIO存储器深度

2KFIFO

软件自动校准

支持多卡同步
