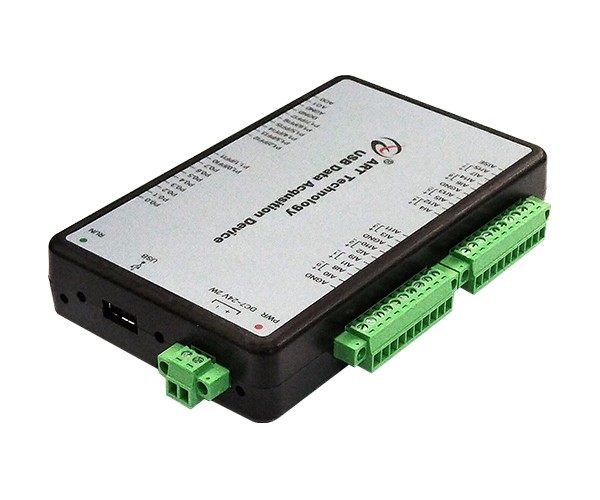

阿尔泰科技12位16RSE 多功能数据采集卡USB3136A

分辨率

12bit

存储器深度

4K 点FIFO

采集速率高达

500Ksps

外时钟范围

0~500KHz

校准方式

软件自动校准

通道扫描方式

异步循环扫描

采样模式

按需单点采样、有限点采样、连续采样

采样范围

±10V、±5V、±2V、±1V

工作电压高达

±12V

保护电压

±25V

触发方式

开始触发、参考触发、暂停触发

触发类型

模拟边沿、模拟窗、数字边沿

耦合方式

直流耦合

输入阻抗

1GΩ

模拟量输出

通道数

2路

分辨率

14bit

采样范围

±10V

采集速率高达

200Ksps

通道输出模式

同步输出

存储器深度

4K字（点）FIFO存储器

校准方式

软件自动校准

生成模式

单点（按需）生成、有限点生成、连续生成

触发方式

开始触发、暂停触发

触发类型

数字边沿

数字量

通道数

16 Line

Port0：8 Line

Port1：8 Line，复用PFI0~7

电气标准

TTL兼容

配置方式

程控I/O方向与状态

默认上电状态

用户可配置

输入输出逻辑电平

高电平：高达5V，低至3V

低电平：高达0.8V，低至0V

单通道驱动能力高达

-20mA  @ Source电流

25mA   @Sink电流

CTR计数器

通道数

2路多功能计数器

计数器位数

32位

计数器功能

CI：边沿计数、频率测量、周期测量、

半周期测量、脉冲测量、脉宽测量、

双边沿间隔测量、位置测量 (基于增量式编码器)

CO：脉冲输出

计数器源

PFI0~PFI7

输入频率高达

5MHz

电平脉宽低至

100nS

电气标准

TTL电平

采样方式

CI：按需单点采样

CO：单点（按需）生成、有限点生成、连续生成
