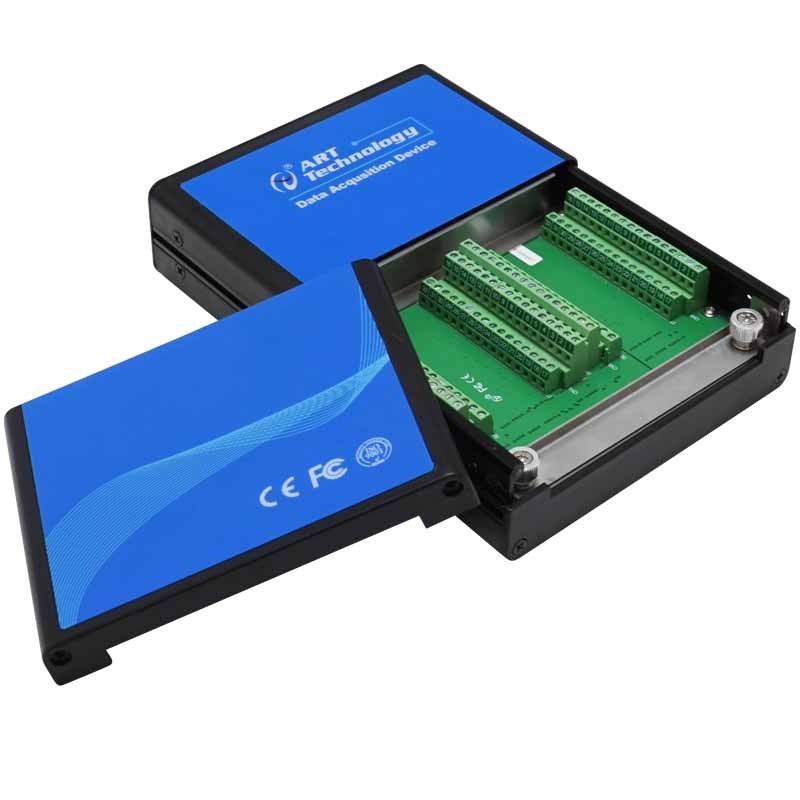

阿尔泰科技多功能工业级数据采集卡USB2861

产品概述

总线类型

USB3.0  Super Speed

操作系统

XP、Win7、Win8、Win10

产品级别

工业级

AI模拟量输入

分辨率

16bit

采样范围

±10V、±5V、±2V、±1V

采集速率高达

250Ksps

通道数量

64通道（RSE、NRSE）； 32通道（DIFF）

通道扫描模式

异步循环扫描

采集模式

按需单点采样、有限点采样、连续采样

存储器深度

4K点FIFO存储器

触发源

软件强制触发、开始触发、暂停触发

AO模拟量输出

通道数量

4路

采集速率高达

1Msps

分辨率

14bit

采样范围

±10V、±5V

驱动能力

5mA

存储器深度

4K点FIFO存储器

通道输出模式

同步输出

生成模式

单点（按需）采样、有限点采样、连续采样

CTR计数器

通道数

4路独立多功能计数器

计数器位数

32位

电气标准

TTL电平

计数器功能

边沿计数、脉宽测量、频率/周期测量、半周期测量、

双边沿间隔测量、线性位置测量、角位置测量、可编程脉冲输出

采集模式

按需单点采样、有限点采样、连续采样

存储器深度

2K点FIFO存储器

DI/O

通道数

 24通道 DI/O：Port0 8路，Port1与Port2各8路复用PFI

配置方式

 程控I/O方向与状态

输入范围高达

 0V～5V

电气标准

 TTL电平

采样方式

 按需单点采样、有限点采样、连续采样

存储器深度

 2K点FIFO

输入速率

 10MHz

输入阻抗

 1MΩ

输出速率

 10MHz

单通道驱动

能力高达

 -20mA    @Source电流

 25mA     @Sink   电流

+5V输出

输出电压

 +5.0V ± 0.2V

带载能力

 200mA

负载调整率

 3.3%

其他保护

 过载后自动保护

软件开关

 支持
